和普通光猫相比,它提供的网口数量比较多,常见的有8/16/24个电口,部分型号有电话接口,支持多达24部电话。
华为MA5626系列ONU:
包括MA5626-8 (FE),MA5626-16 (FE),MA5626-24 (FE)三种型号,支持GPON、EPON、FE等接口。
华为MA5620系列ONU:
包括MA5620-8 (FE+POTS),MA5620-16 (FE+POTS),MA5620-24 (FE+POTS)三种型号,支持GPON、EPON、FE等接口。
华为MA5822系列ONU:
基本流程:创建线路/业务模版-》创建 ONU 模版-》注册 ONU
线路/业务模版可以和普通光猫注册的通用,如果之前创建过,可以省略。
下面以MA5626 8口 GPON ONU 为例:
ONU 的管理VLAN 46:用于对ONU下发配置
管理VLAN 分配的IP地址范围:192.168.46.201-192.168.46.250(注意与TR069的DHCP分配范围不要重叠)
ONU 的8个端口VLAN规划:1-4口划入 VLAN 201,5-7口 划入 VLAN 202,8口 划入 VLAN 57
如果需要将指定端口设为trunk模式,透传多个VLAN,则ONU 端口VLAN 规则如下:
## 将1-6口设为trunk,透传vlan 100/200/300,其中第一个vlan 100为缺省vlan ## 转发带有vlan100/200/300的数据包,不带vlan的数据过来会加上vlan100的标记并转发 1-6 100,200,300 ## 将1-6口设为trunk,透传vlan 100/200/300,第一个vlan为0表示不设缺省vlan ## 只转发带有vlan100/200/300的数据包 1-6 0,100,200,300
注册成功后,每台ONU均会分配到一个管理IP:
假如 vlan 201/202/57 均开通了dhcp服务
将电脑分别接入1/5/8口,能获得不同vlan段的IP,则正常。

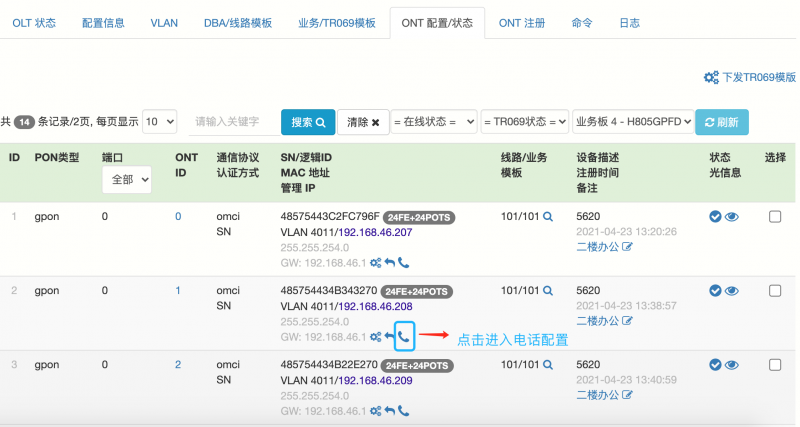

ONU 注册成功后,在注册记录中找到对应的ONU,点击电话图标进入电话部分的配置:

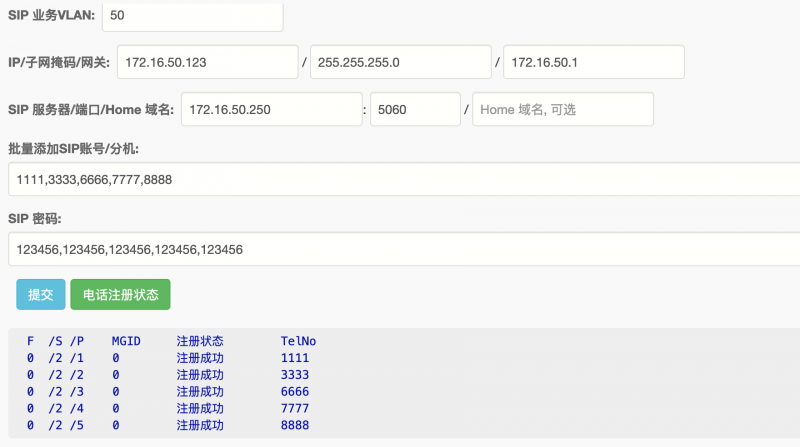

根据业务,配置相应的SIP服务器、分机号码等:

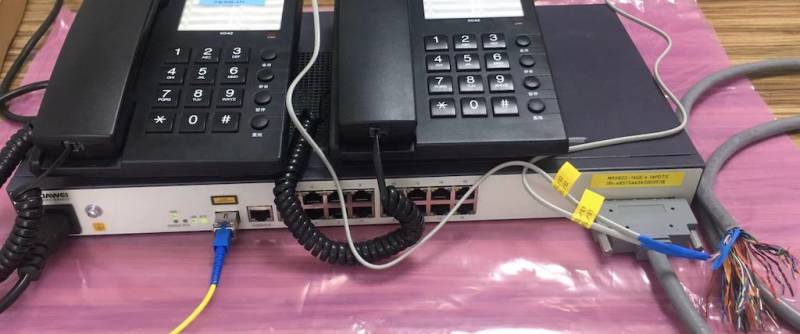

接下来连接ONU的电话线接口,接上电话测试:
例1:vlan202改为QinQ,则添加VLAN 映射规则如下:
qinq 2099 202
ONU 5-7口均为access,出来的数据不带vlan标签,到达OLT,从OLT上联口出去时,会带上QinQ标签(外层2099,内层202)。
例2: 每个端口均为QinQ,外层均为2099,1口对应内层201,2口对应202,… ,8口对应 208
更多参考:vlan_映射_转换
