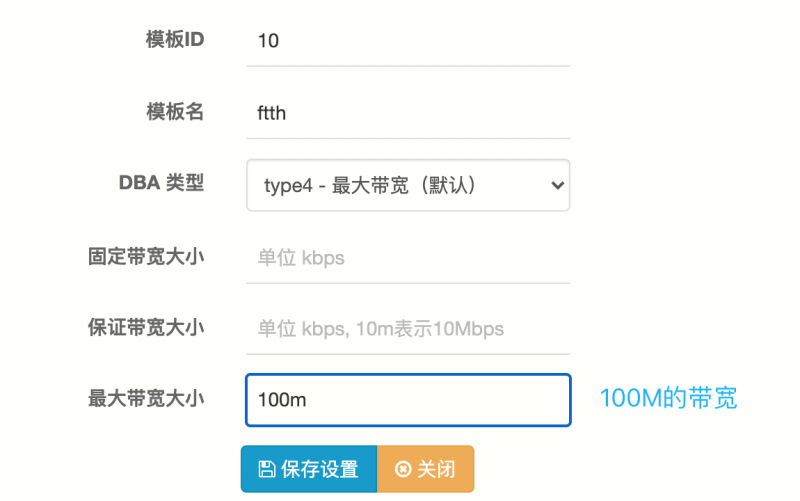

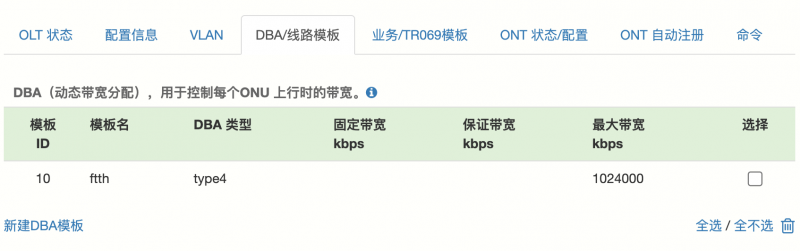

比如100M，新建DBA模版：

EPON 线路模版只需绑定DBA 模版：

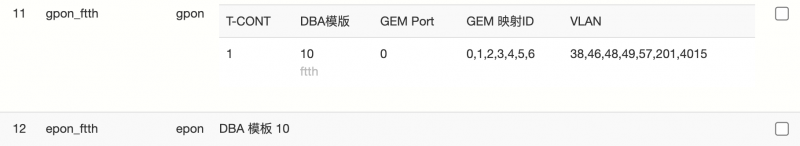

创建完成后如下：

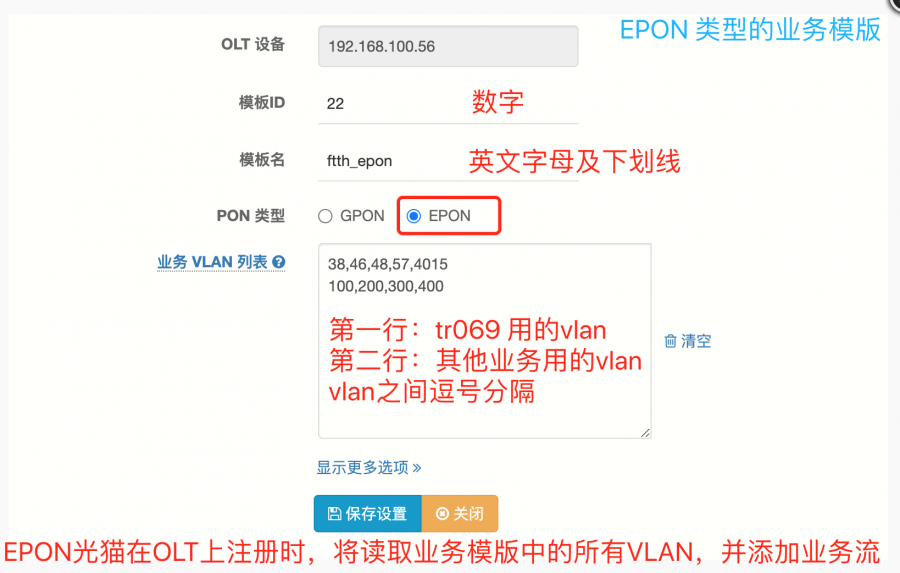

EPON需要在业务模版中指定所需要用到的VLAN（TR069 VLAN及所有业务VLAN）。

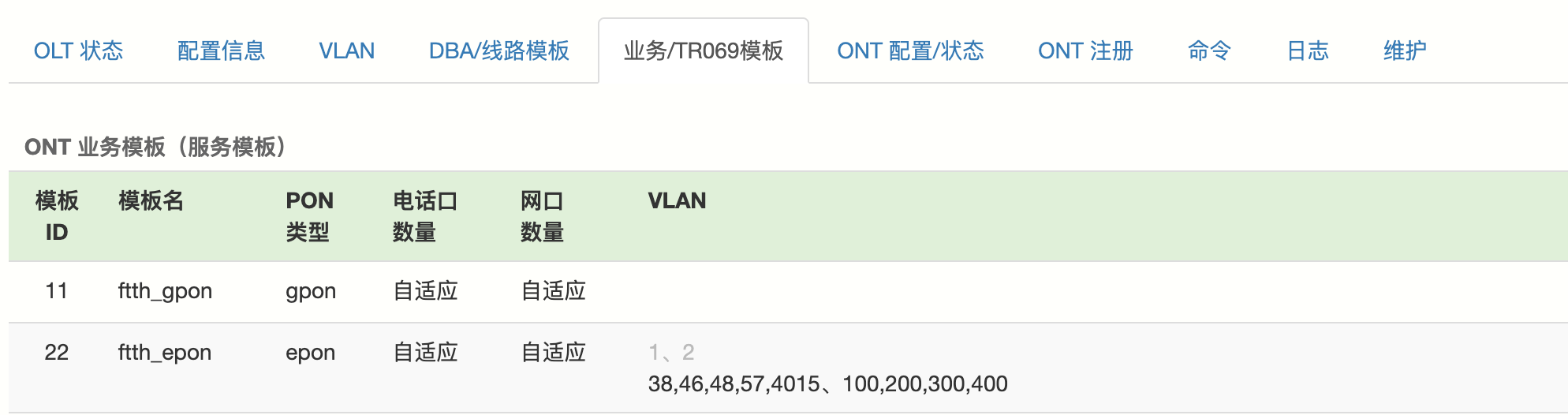

创建完成后，如下：

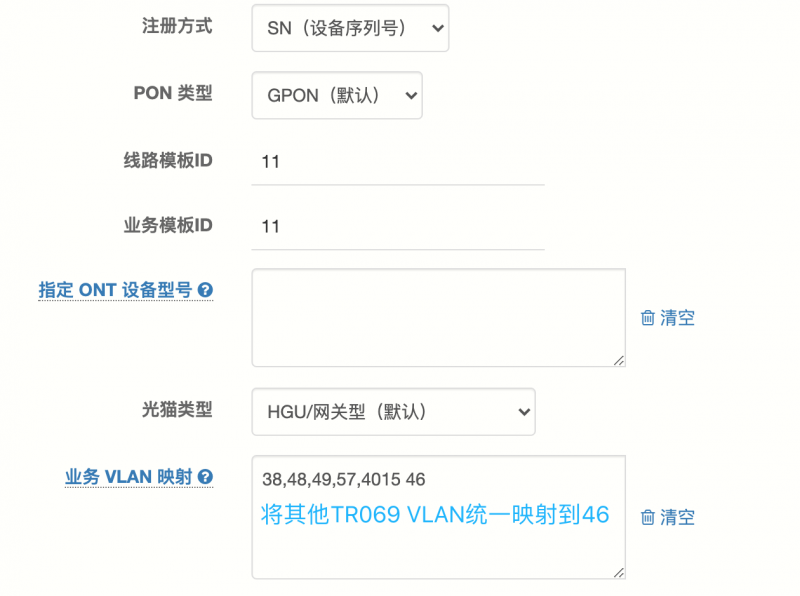

创建 EPON 注册模版，如：

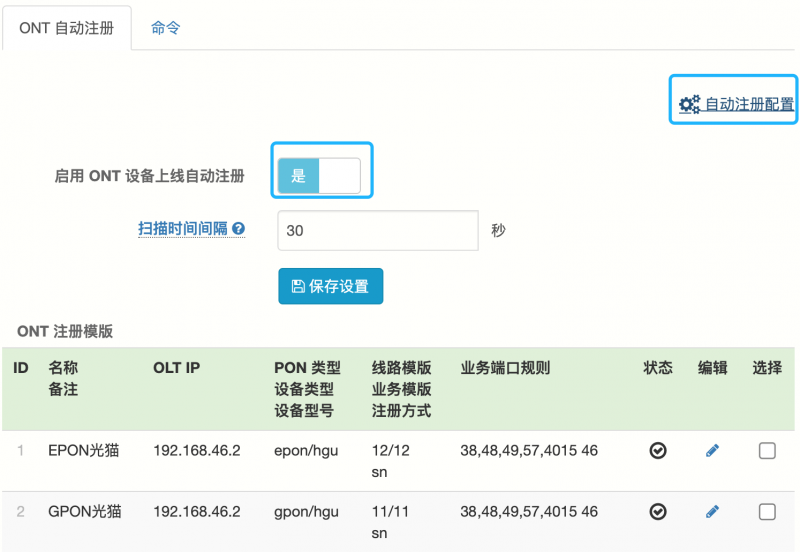

开启自动注册：

插上光猫后，30秒左右会自动被探测到，然后注册，注册大约10～15秒左右：

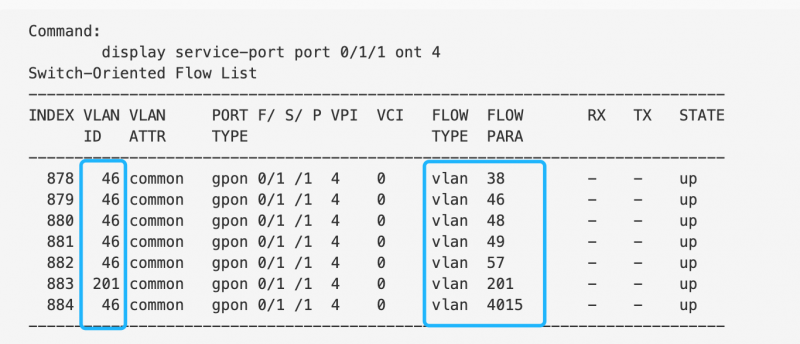

查看业务VLAN情况：

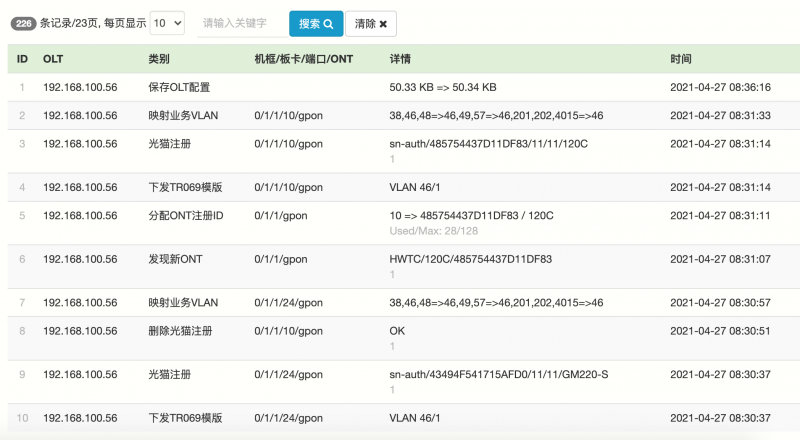

查看注册日志：

光猫注册时，规则为空或未匹配的VLAN将自动根据模版开通VLAN业务：

• GPON 根据线路模版中的VLAN添加VLAN业务流
• EPON 根据业务模版中的VLAN添加VLAN添加业务流

如果需要进行VLAN转换，手动添加规则，每条规则一行：

》单层VLAN映射格式：【光猫用户侧VLAN】【OLT侧VLAN】

【光猫用户侧VLAN】：单个或多个vlan，逗号分隔

例子：映射光猫用户侧VLAN到OLT侧指定VLAN，如 38,48,4015,4034 46

注解：将多种光猫使用的不同tr069 vlan 38/48/4015/4034，统一映射到OLT上的46

》QinQ VLAN映射格式：qinq 【外层VLAN】【光猫用户侧VLAN】【内层VLAN】

【光猫用户侧VLAN】：单个或多个vlan，逗号分隔

【内层VLAN】：为空表示用户侧VLAN相同，格式为 单个vlan，或vlan范围，如果 1000-2000

• 例子1：所有业务vlan加上外层，如 qinq 2000

  注解：内层vlan和用户侧vlan相同，如 光猫上的vlan41 =》OLT上 QINQ 2000.41

• 例子2：上网业务vlan 41，改成QinQ，外层2000，内层随机，范围1000-2000，规则为 qinq 2000 41 1000-2000

  注解：内层随机分配，最终光猫上的业务流可能是 vlan41 =》 OLT 上 QINQ 2000.1001

• 例子3: 给TR069 vlan加上外层，并映射内层vlan到46，如 qinq 2000 38,48,4015,4034 46

  注解：将光猫上38/48/4015/4034 vlan映射到OLT上的2000.46

》禁止添加指定vlan的业务流，格式：-【VLAN】

例子：-1001,1002

注解：不添加vlan1001和vlan1002的业务流

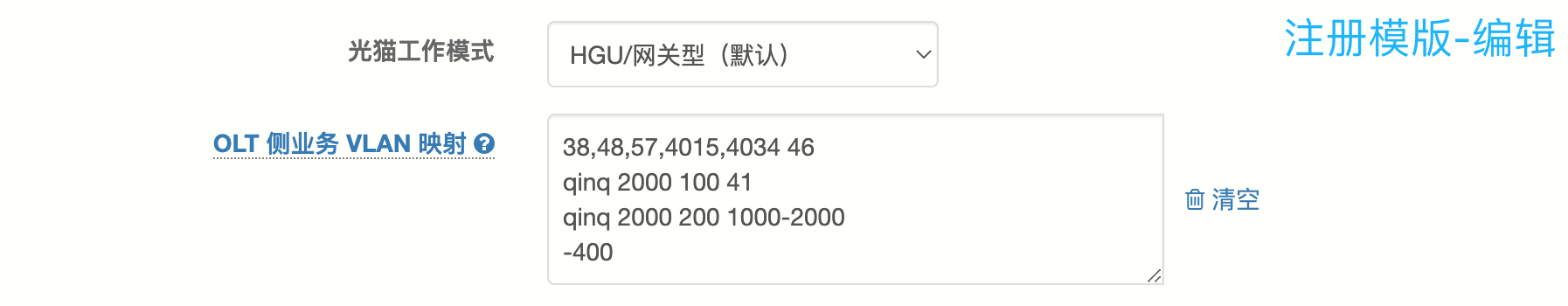

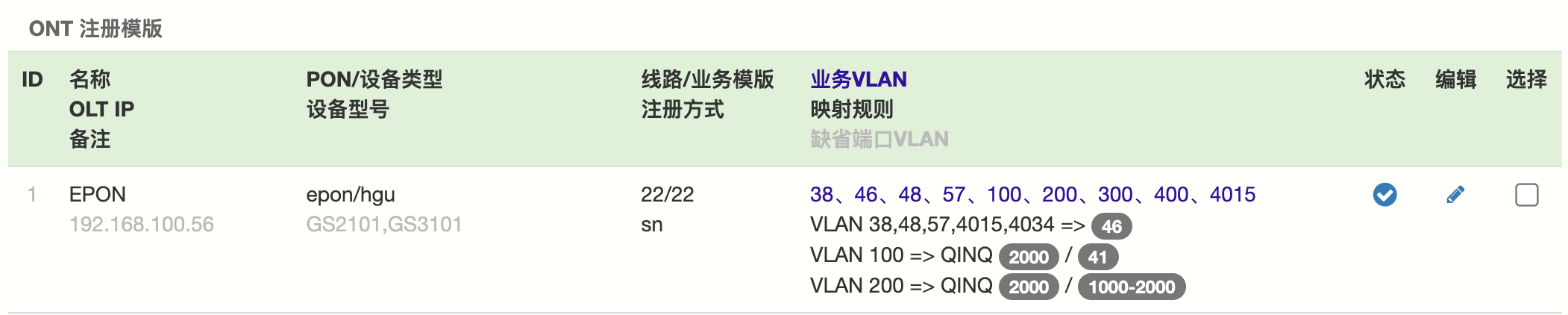

典型案例：

规则解读：

• 这是一个EPON注册模版，VLAN从线路模版22中读取，包含：38/46/48/57/100/200/300/400/4015
• 光猫用户侧vlan 38,48,4015,4034 映射到 46
• 光猫用户侧vlan 100 映射到 OLT QinQ 2000.41
• 光猫用户侧vlan 200 映射到 OLT QinQ 外层2000，内层随机范围1000-2000
• 不添加vlan400的业务流
• 其他不在规则中的vlan 300 不改变，直接透传300
