POL（Passive Optical LAN）无源光局域网，基于PON（无源光网络）技术的新型局域网组网方案，将数据、语音、视频、无线接入等不同的业务合并在一张光纤网络中来实现，继承了PON网络大带宽、高可靠性、低时延、扁平化、易部署、易管理等优点。

所谓全光，指的是网络传输和交换过程全部通过光纤实现（以光的形式存在），信号只是在进出网络时才进行电光和光电转换，因此能大大提高网速。

POL方案广泛应用于酒店、校园、企业园区、企业办公楼，电力、交通等场景。

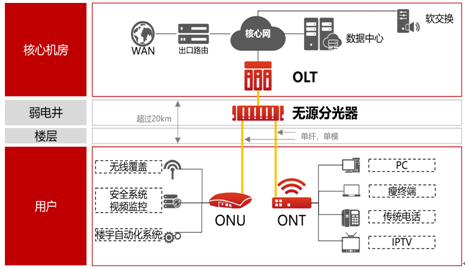

POL系统主要由OLT、ODN和ONU三部分组成，其中ODN不包含有源设备，OLT至ONU之间通过光分路器连接形成P2MP（点到多点）的结构。

OLT:Optical Line Terminal 光线路终端，管理多个终端设备(ONU)，也即是外网入口与内网出入口的一个设备。

作用：为光接入网提供网络侧接口并经一个或多个ODN与用户侧的ONU通信，OLT与ONU的关系为主从通信关系。

ODN:Optical Distribution Network 光配线网，俗称分光器。一个干线的光路信号分发到多个终端(ONU)上的设备。

作用：为OLT与ONU间提供光传输手段，主要功能是完成光信号功率的分配任务。ODN是由无源光元件(如光纤光缆、光连接器和光分路器等)组成的纯无源的光配线网。

ONU:Optical Network Unit 光网络单元，它与最终用户之间可能还有其他网络。

ONT:Optical Network Terminal 光网络终端，应用于最终用户。

作用：ONU和ONT为光接入网提供远端的用户侧接口，处于ODN的用户侧，即上面所说的终端设备，俗称“光猫”。

POL全光网络：

• 带宽保障：单PON口2.5G带宽；高峰时段，出口带宽有效利用率＞92%
• 层级清晰：覆盖面积&用户数量不影响二级结构
• 维护简单：OND网络免维护；OLT直接管理ONU
• 平滑升级：带宽按需扩容；1G→10G，无需改动全光网络

传统网络堆叠：

• 带宽浪费：单端口1G带宽；高峰时段，出口带宽有效利用率＜60%。
• 层级混乱：层级随着规模的扩张而增加，庞杂而混乱，维护复杂，上层设备无法管理下层设备，人工管理困难。
• 升级困难：新增人员，带宽递减；升级带宽网络需要重新布放。

光纤：

• 光纤寿命30年，玻璃芯/塑料芯，耐腐蚀。
• 20KM 超长传输距离，能解决很多布线的困难。

网线/铜线:

• 铜线布线占用大量的管线资源
• 一般在10年左右容易老化，需要重新部署。
• 传输距离限制100米。

• 华为 MA5680T OLT 典型部署

• EPON 傻瓜 OLT 典型部署

从OLT出来的光功率一般在+4～+5db左右，经过分光器后，控制在-22～-8db 左右（-15～-21db 为理想值）。

可使用光功率计测试光衰大小，如下：

分光器损耗：

分光器通常使用插片式SC分光器，不建议使用线式（容易漏光），推荐使用一级分光（1:32）带32个光猫，或二级分光（先1:8，然后每个端口接一个1:8）带64个光猫。

一个业务板的光模块下不超过64个光猫，一个8口的业务板可带500个光猫。

SC-SC接口尾纤（光纤跳线）：单纤，用于连接光猫 ⇔ 分光器，OLT业务板 ⇔ 分光器（最常用）

LC-LC接口尾纤（光纤跳线）：单模双芯，用于OLT上联口、交换机光口，路由器光口网卡三者之间的连接

单模双芯光纤模块：分千兆（SFP），万兆（SFP+），用于OLT上联口、交换机光口，路由器光口

电口光模块：分千兆/万兆，用于OLT上联光口，出来网线连到交换机或路由器的电口

万兆线缆（定制）：线缆两头集成万兆光模块，用于短距离的设备互联，如：路由器/交换机/OLT上联

OLT专用光模块：用于OLT业务板，分EPON/GPON

• EPON：EPON PX20/PX20+/PX20++，一般用PX20+模块，可支持二级分光。
• GPON：GPON B+/C+/C++模块，一般用C+模块，可支持二级分光。
