光猫初次对接TR069

1. 了解网络环境信息

网络类型：EPON，GPON，还是网口上行；如果是PON类型，OLT的厂商及型号
光猫类型：运营商（电信/移动/联通）光猫，还是通用（中性）版光猫
TR069所用到的VLAN
OLT 上联直接接路由器，还是经过了交换机，交换机型号

前面2项可以通过拍照光猫背面，发给技术或客服人员

第3项需要登录光猫（普通账号登录即可），查看网络状态，查看TR069类型的WAN连接，连接名字可查看到VLAN号

2. 创建TR069 VLAN

在路由LAN口创建和TR069 对应的VLAN，如果有多个不同类型的光猫用到了不同的VLAN，那就创建多个VLAN。

常见的有46，48，4015

注意：如果光猫上联是OLT，OLT的上联口、线路模版/业务模版也必须透传这些VLAN；如果路由器和OLT中间经过了交换机，则交换机接路由器或OLT的端口设为trunk模式，透传这些VLAN。

这一步很关键，为了便于调试，可以将OLT/交换机上都设置TR069 VLAN对应的IP，然后使用PING测试，保证能互通。

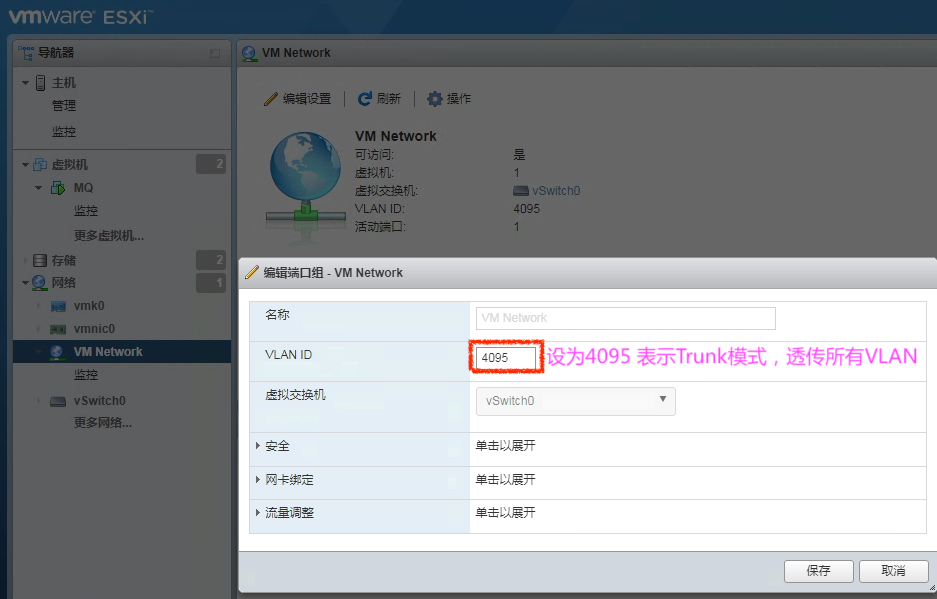

如果路由安装在虚拟机上，如EXSI，将虚拟机端口组的VLAN ID设为4095，透传trunk。

VMware ESXi 的VLAN支持：将ESXI主机和交换机用trunk连接，在虚拟机的网络配置中，虚拟机端口组的VLAN ID留空则虚拟机只可访问native VLAN (这里是VLAN 1)；如果填写了ID则虚拟机只可访问对应的VLAN；如果ID填写4095则透传trunk，由虚拟机OS来完成VLAN区分。

3. DHCP 为VLAN分配IP

在路由上对每个TR069 VLAN分配不同网段的地址池：

以上1-3步完成后，光猫中TR069类型的WAN连接应该能正常获得IP。

如果不能，请检查相应的步骤。

4. 设置域名重定向

将光猫内置的TR069远程管理地址（ACS域名）重定向到TR069 VLAN接口的IP：

如果不清楚，可以用4个通用泛域名，解析到路由的LAN口IP（以192.168.1.254为例）

.edatahome.com 192.168.1.254
.chinamobile.com 192.168.1.254
.cnc.cn 192.168.1.254
.chinaunicom.com 192.168.1.254

5. 重启光猫

以上1-4步完成后，重启光猫，在TR069设备列表中，光猫是否上线。

如果没有发现光猫，检查第4步是否设置正确。

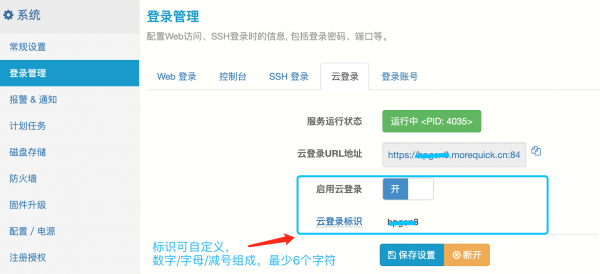

6. 提供云登录地址

如果以上步骤有不确定的地方，请开启云登录，将地址复制发给技术或客服，同时提供路由登录账号和密码。
