OLT 1号业务板卡有0-7一共8个PON口，要求：

光猫侧上网业务VLAN（cvlan）统一为41，映射到OLT侧业务VLAN（svlan）根据pon口位置灵活指定：

• --PON口0 svlan为QinQ，外层2001，内层随机，范围3000-4000

• --PON口1 svlan为QinQ，外层2001，内层1001

• --PON口2 svlan为200

• --PON口3-7 svlan为300

线路模版VLAN：46（TR069管理）、41（上网）

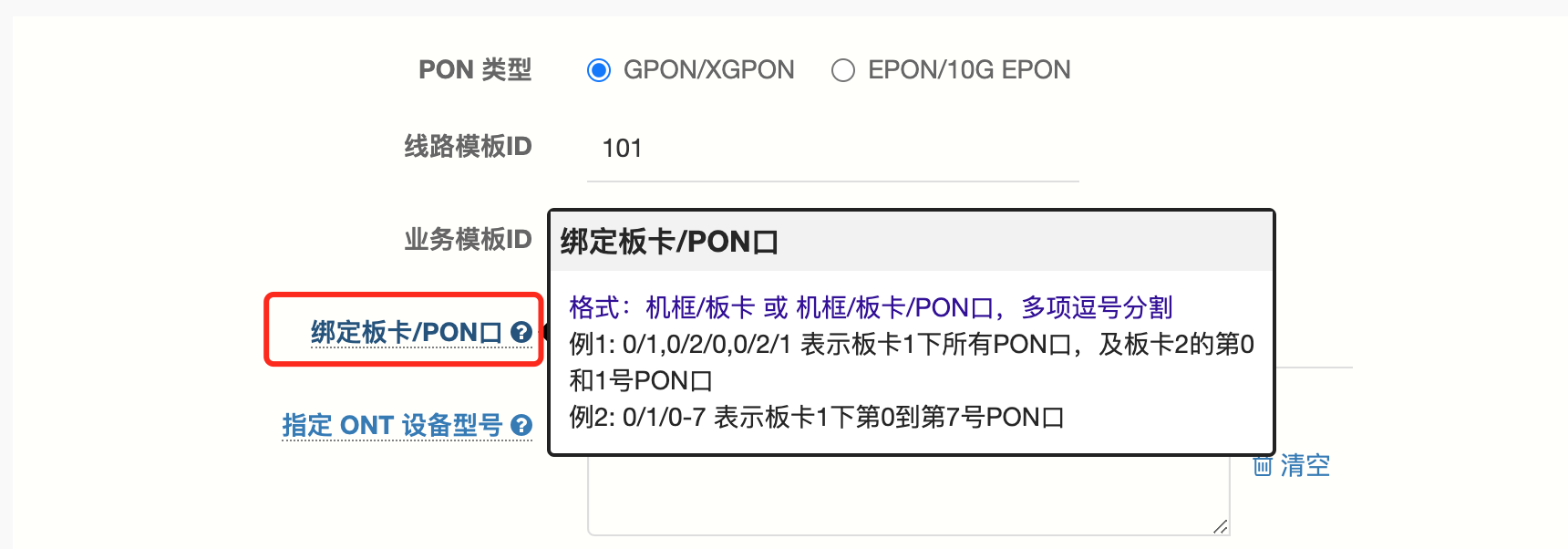

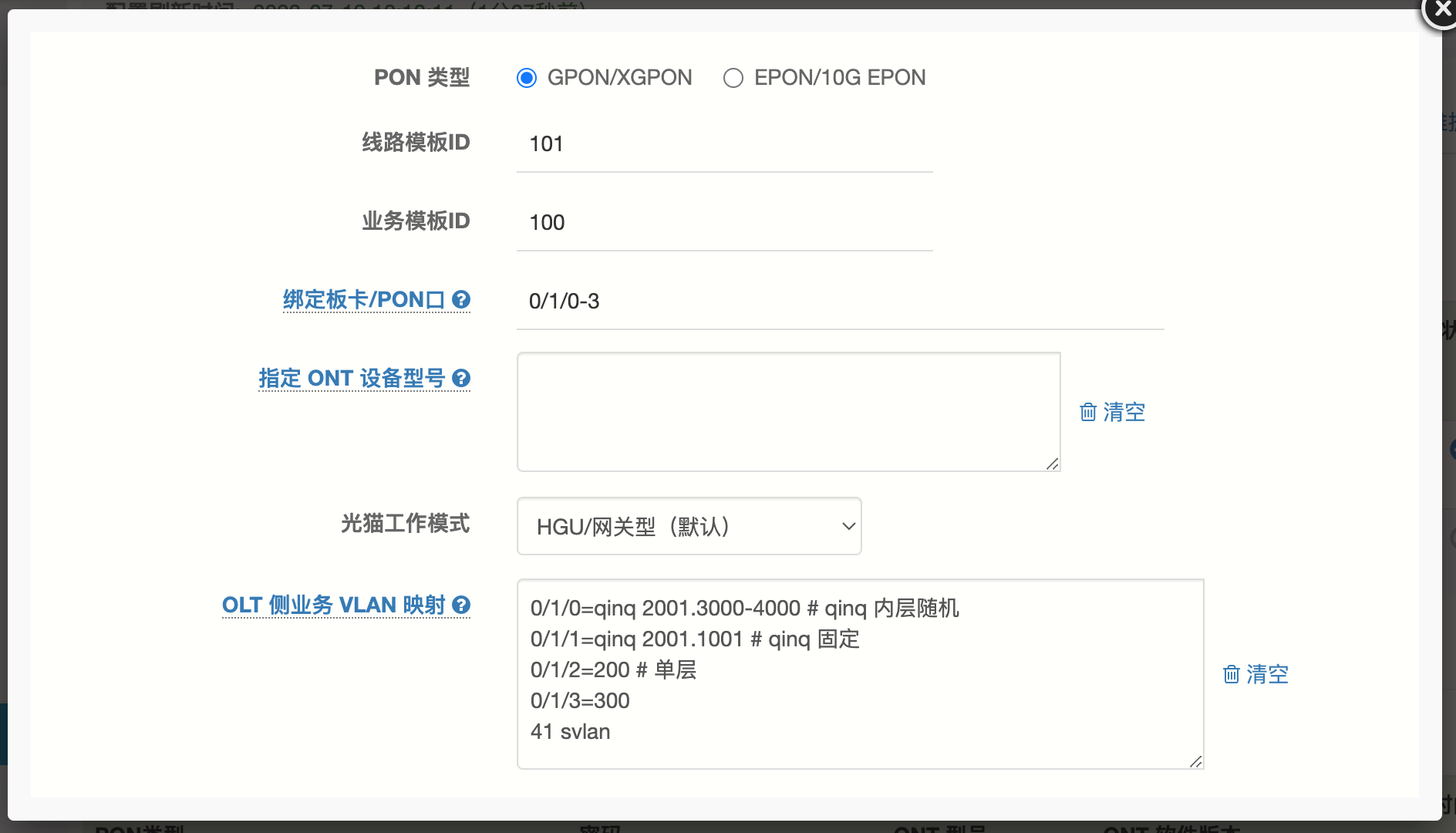

首先在注册模版中绑定板卡/PON位置：0/1/0-3

规则说明（# 后面为注释）：

## 根据板卡/pon口定义svlan（格式：板卡位置=vlan规则）

0/1/0=qinq 2001.3000-4000 # qinq 内层随机

0/1/1=qinq 2001.1001          # qinq 固定

0/1/2=200                             # PON口2对应的vlan为200（单层）

0/1/3-7=300                          # PON口3-7对应vlan为300

41 svlan                                 # 光猫侧的vlan 41 映射到svlan

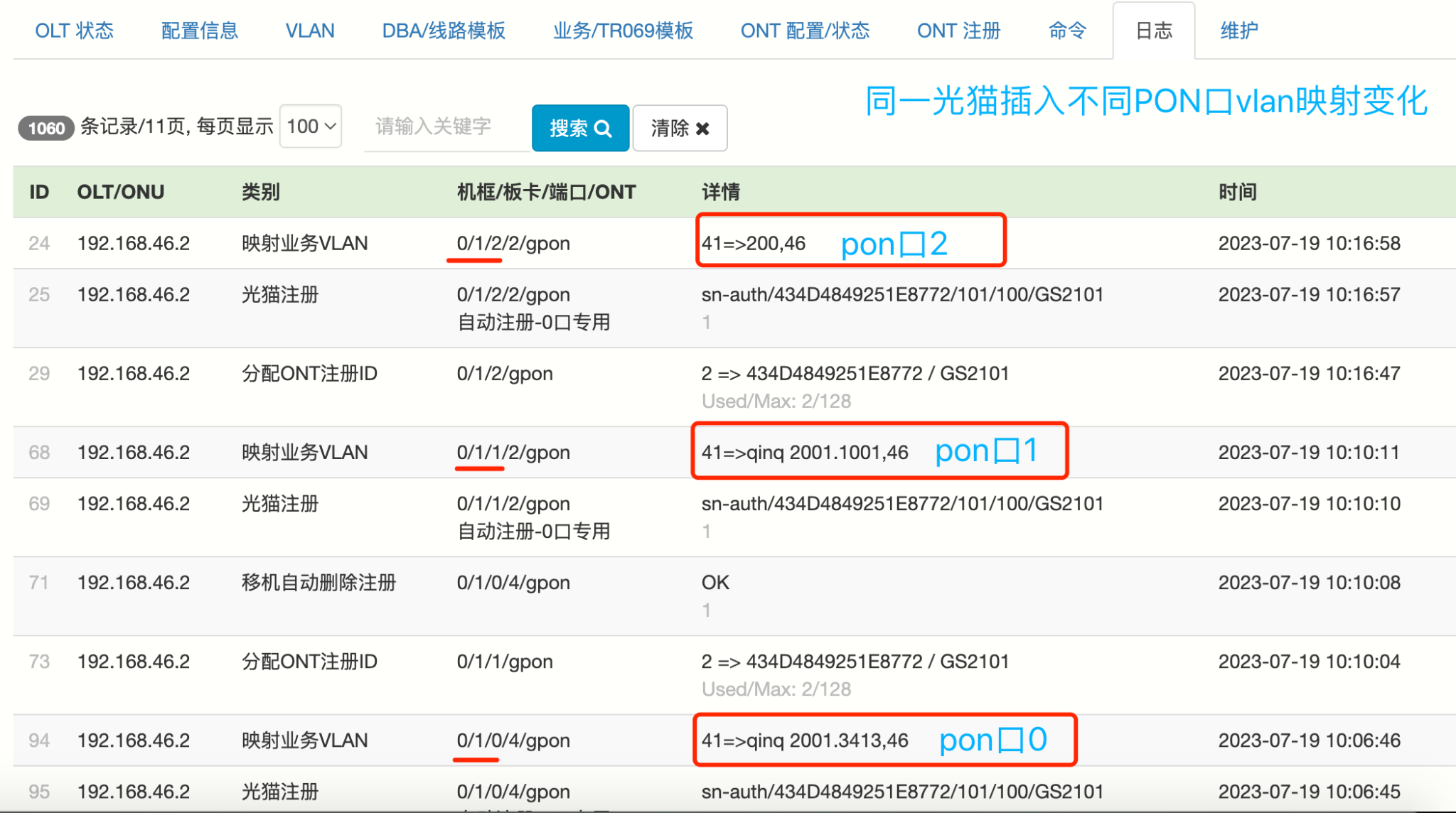

将光猫插入不同的PON口，观察注册日志：

DBA模板和流量模板均可以对带宽进行限制，调度顺序：先调度DBA模板，后调度流量模板，取两者最小的。

DBA模板的作用是ONU上行进行限速的，流量限速模版可以同时限制上行和下行。

这里以“流量限速模版”举例说明：

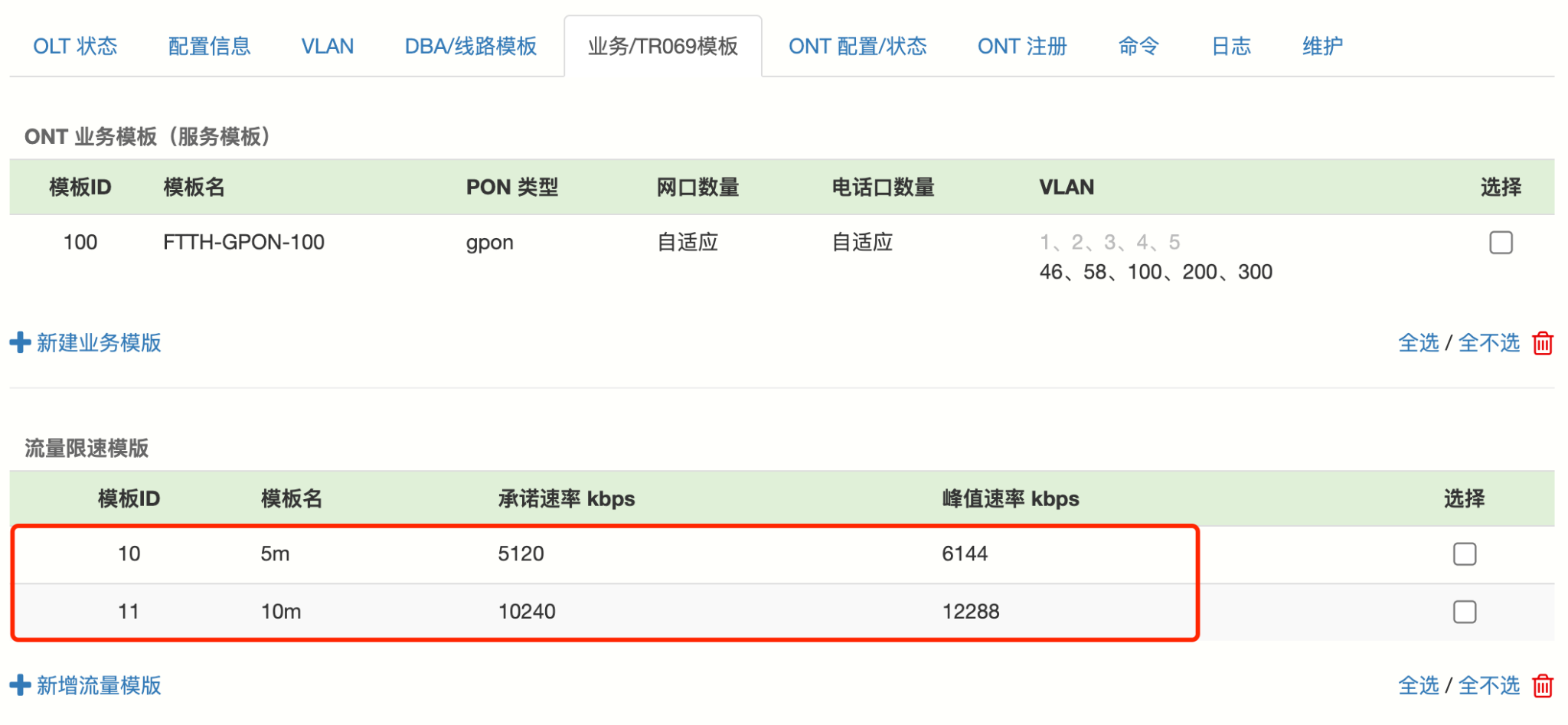

依次创建2个不同的限速模版：

• --模版名：5m，带宽 5Mbps（峰值6M），模版ID 10；

• --模版名：10m，带宽 10Mbps（峰值12M），模版ID 11。

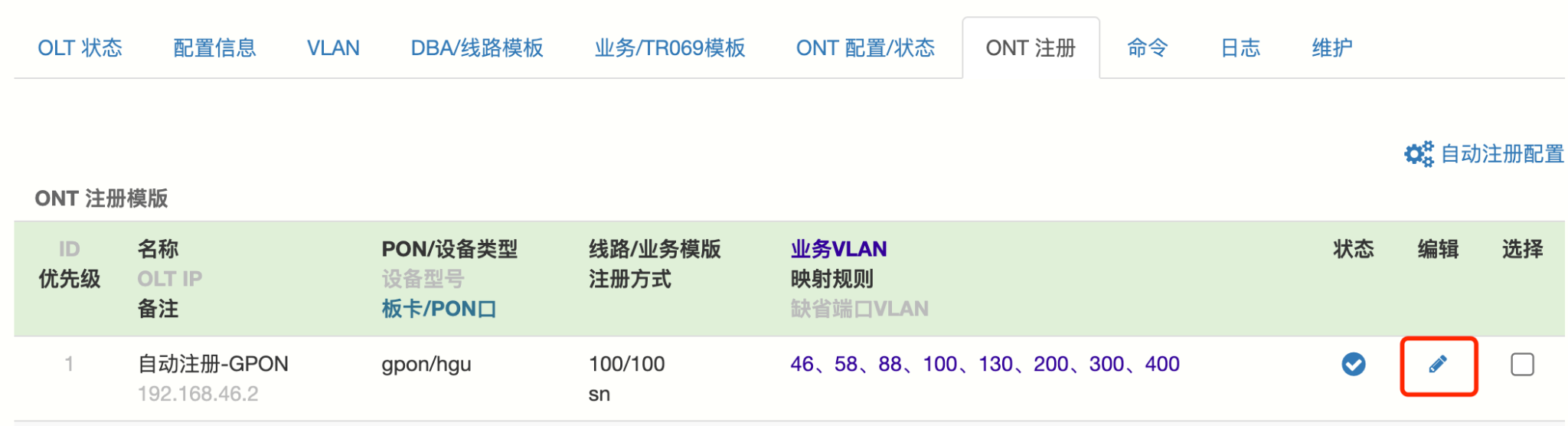

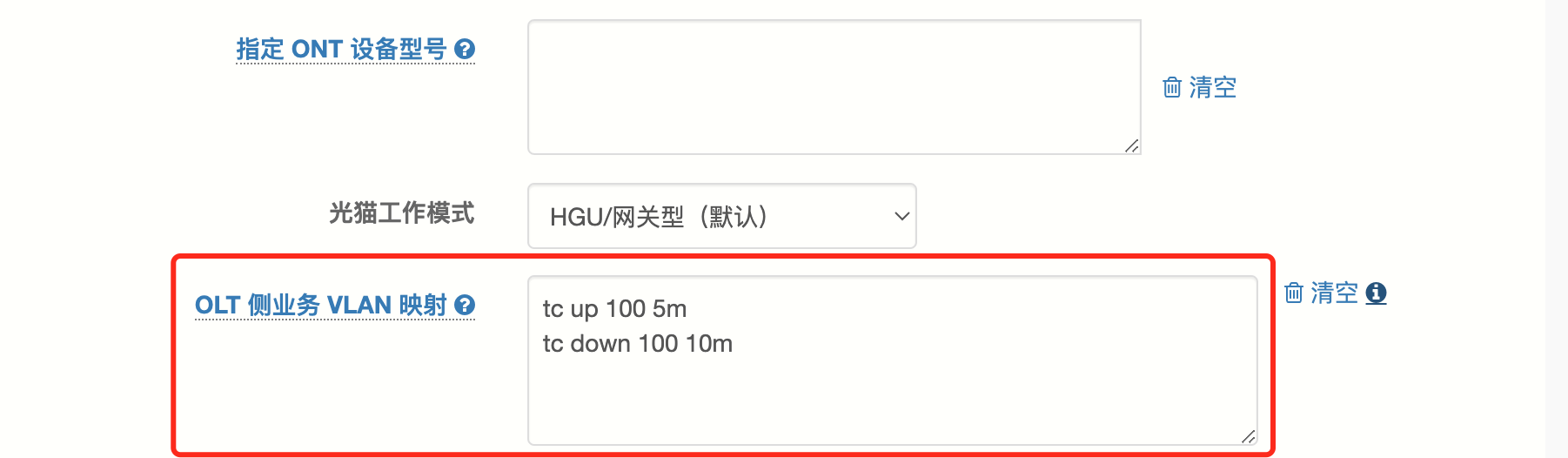

接着，修改“ONT 注册模版”中，对光猫用户侧的业务VLAN应用限速模版：

OLT 侧业务 VLAN VLAN 映射：

格式：tc <up/down> <光猫侧用户vlan> <流量限速模版名>

关键字tc 表示流量限速，up 表示上行限速，down 表示下行限速

例子：VLAN 100 应用上行模版5m，下行10m模版

tc up 100 5m

tc down 100 10m

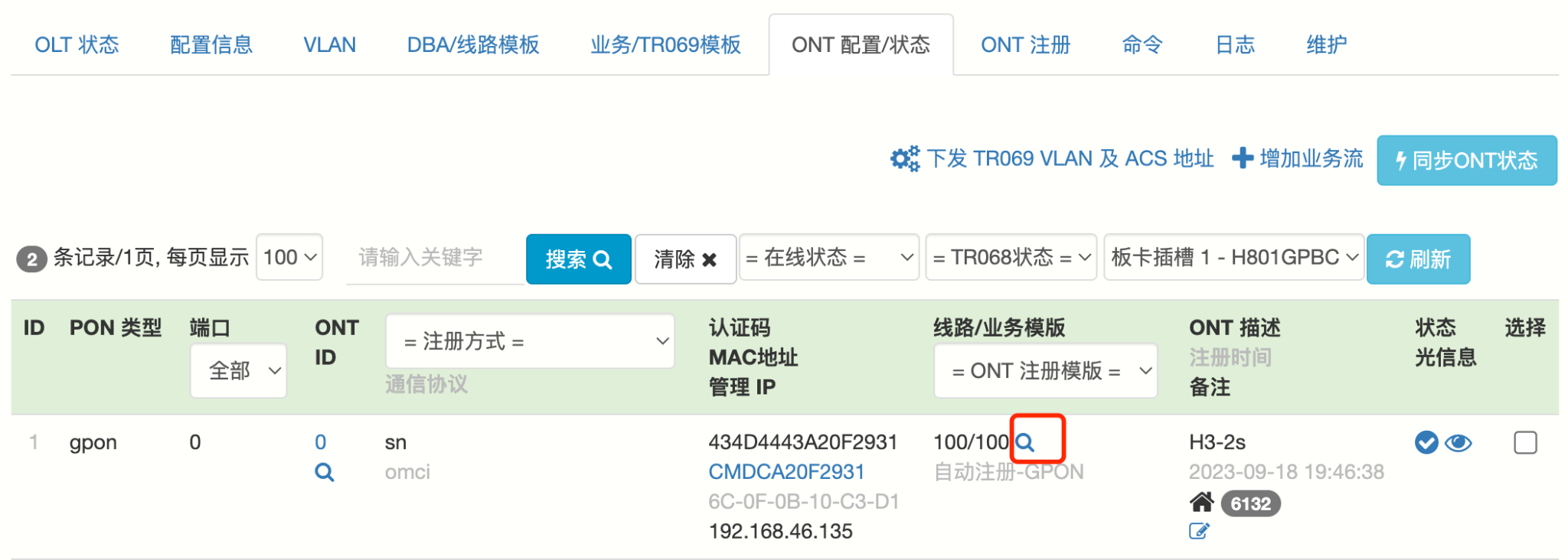

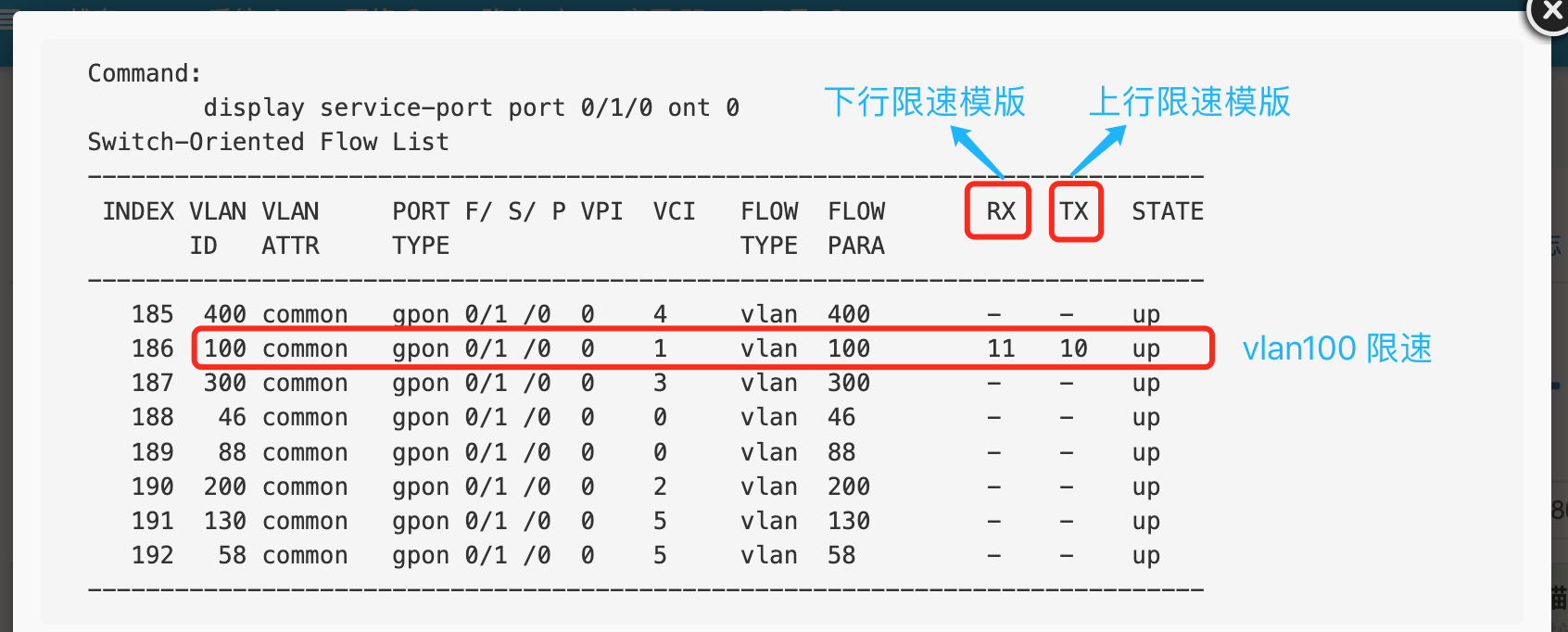

光猫注册后，查看业务流信息：

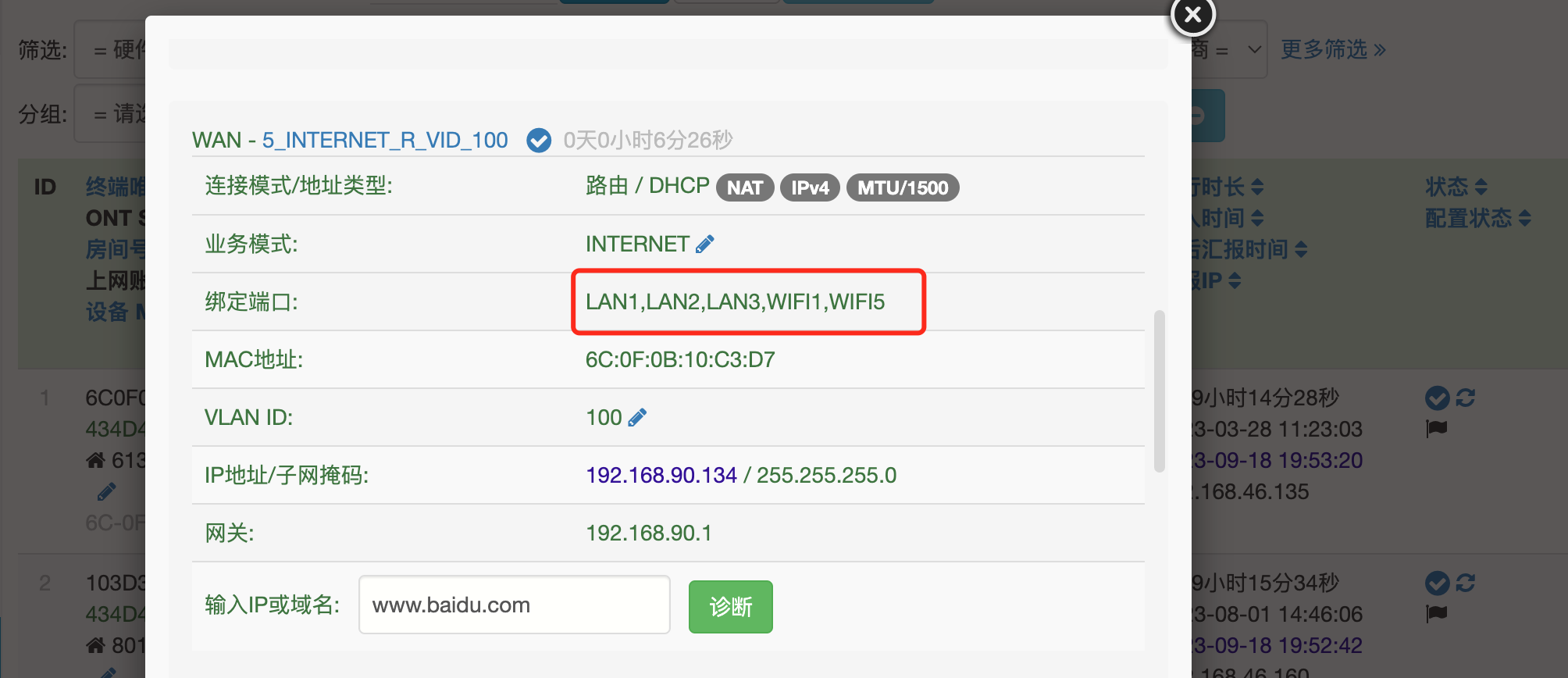

光猫上测试，通过TR069给光猫下发业务（WAN DHCP，VLAN100），端口绑定WiFi：

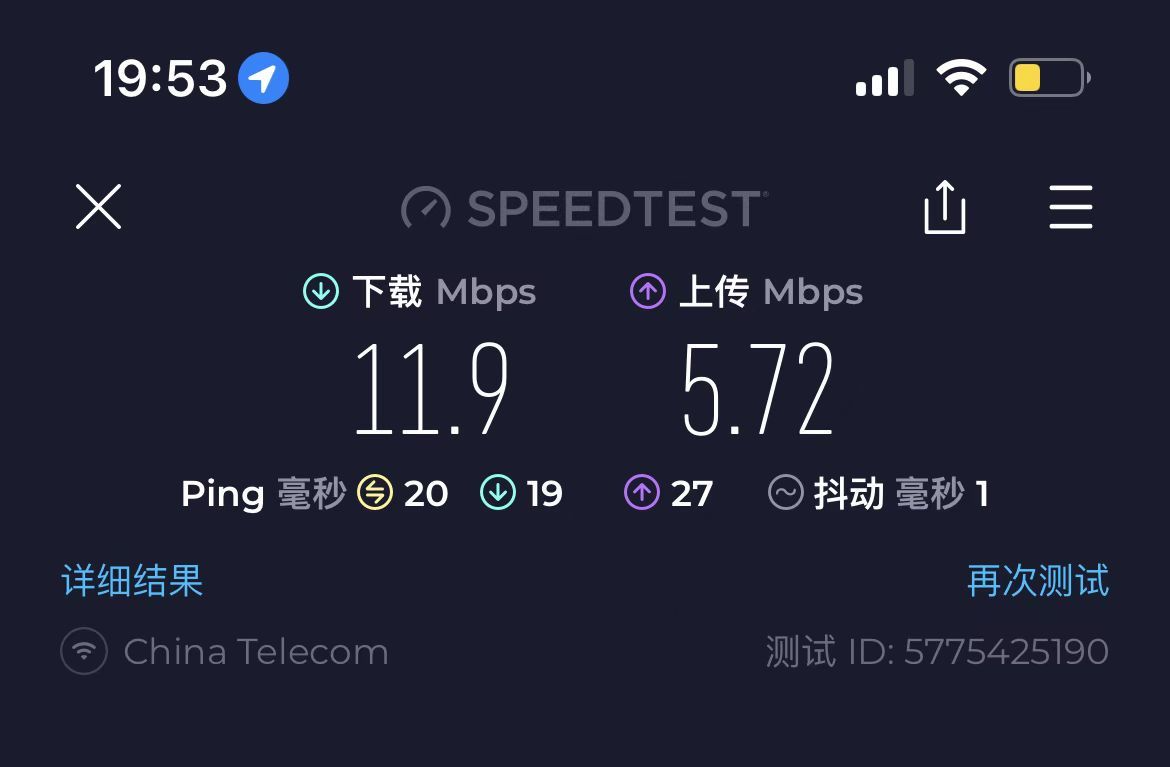

手机连接光猫WiFi，运行 SpeedTest 测速：

环境:

• --OLT： 华为MA5800-X17 （配 H901XEHD 万兆业务板）

• --光猫：华为 HN8145X6-EPON / 10G EPON

光猫支持2.4G+5G双频WIFI，2.4G支持4个SSID（SSID1～SSID4），5G支持4个SSID（SSID5～SSID8），一共8个SSID。

需求: 光猫上4个WAN桥接业务，对应4组VLAN，每组VLAN绑定一个2.4G+5G SSID

• --VLAN10: SSID1 + SSID5 172.16.10.x

• --VLAN20: SSID2 + SSID6 172.16.20.x

• --VLAN30: SSID3 + SSID7 172.16.30.x

• --VLAN40: SSID4 + SSID8 172.16.40.x

最终实现效果：连接不同VLAN的SSID时，获得对应网段的IP

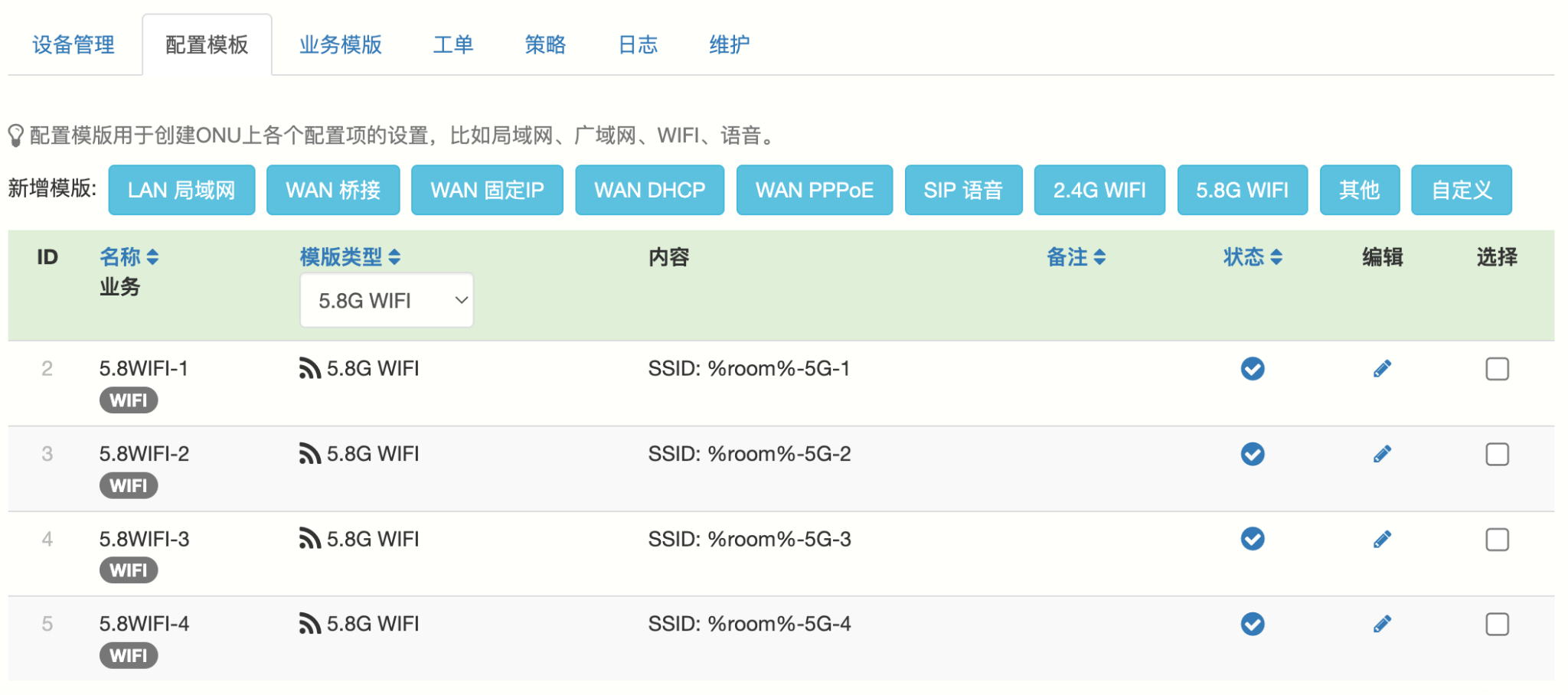

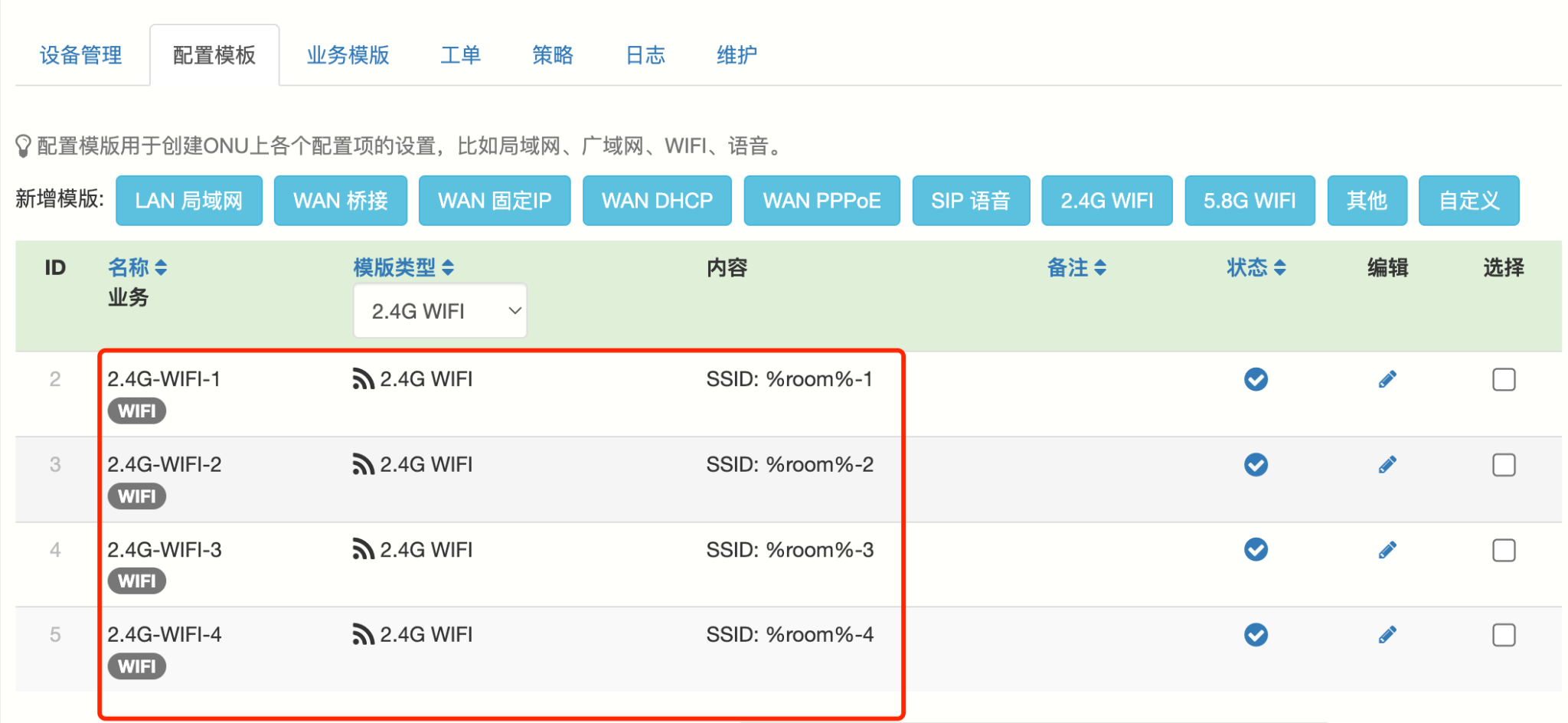

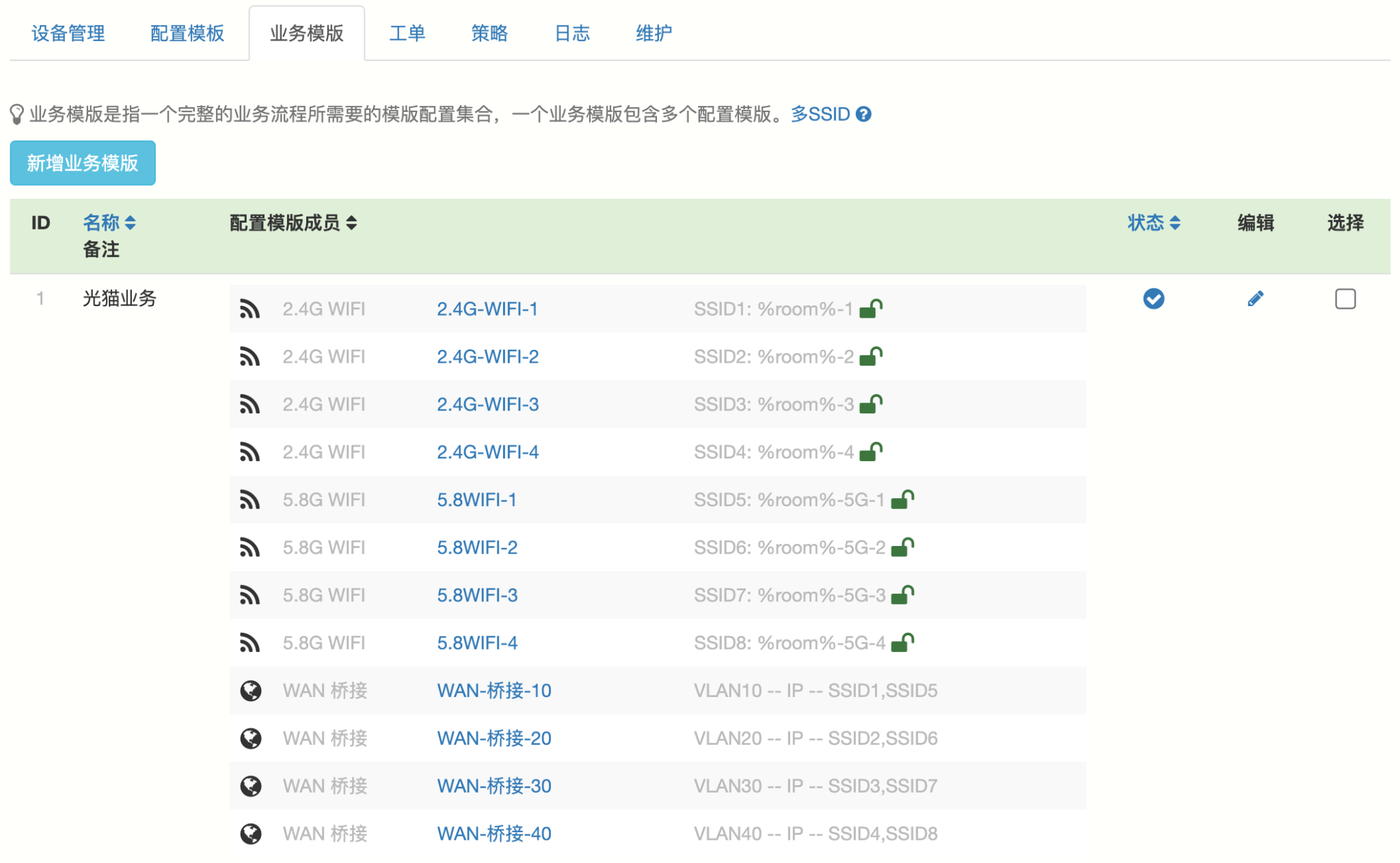

依次建立4个2.4G WIFI 模版和4个5G WIFI 模版：

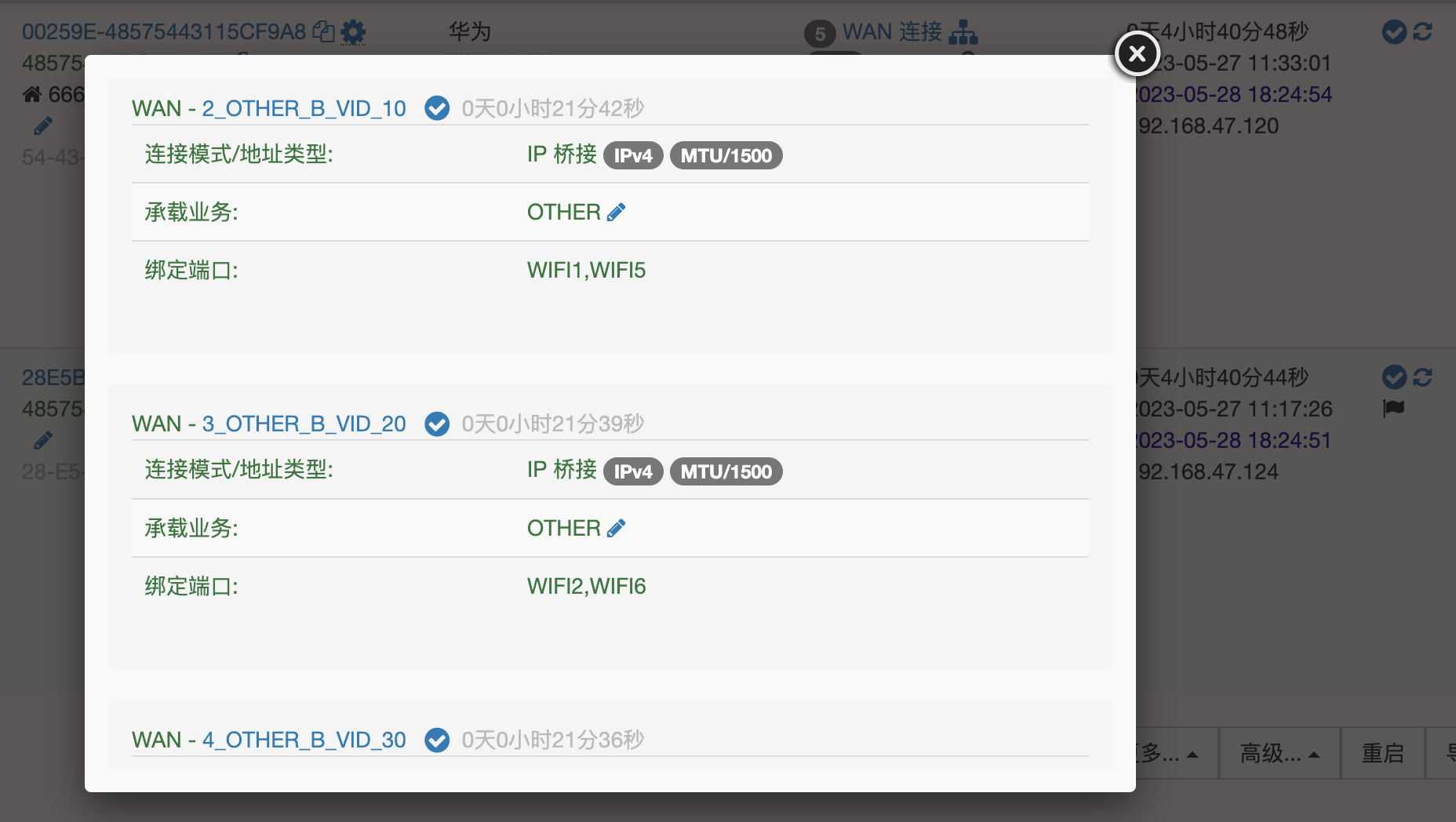

查看WAN连接信息：

环境描述：

ITMS 安装在云端（如阿里云），同时充当PPTP/L2TP VPN服务器、TR069服务器，以下简称云端。

本地路由器通过VPN连入云端，通过云端统一管理光猫/OLT，下发业务等。

部署要点：

• --本地路由开DHCP服务，tr069 vlan分配的DNS指向云端

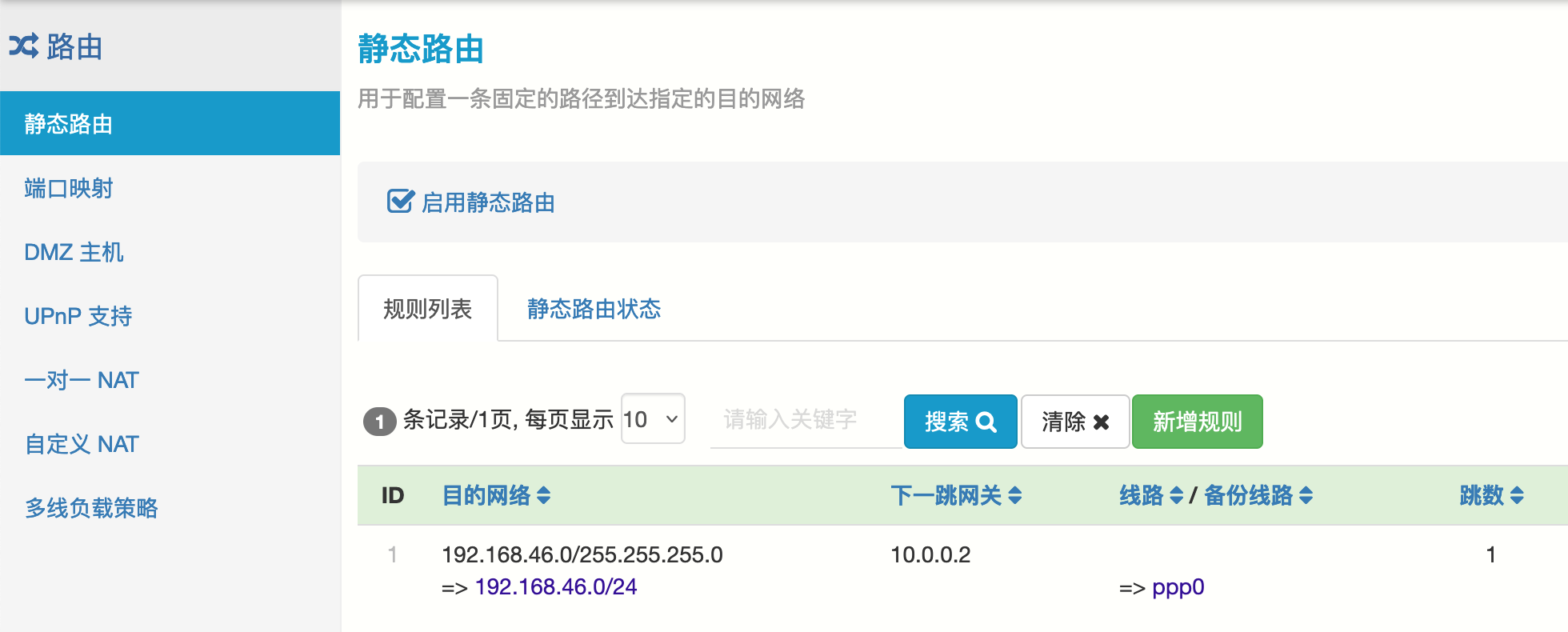

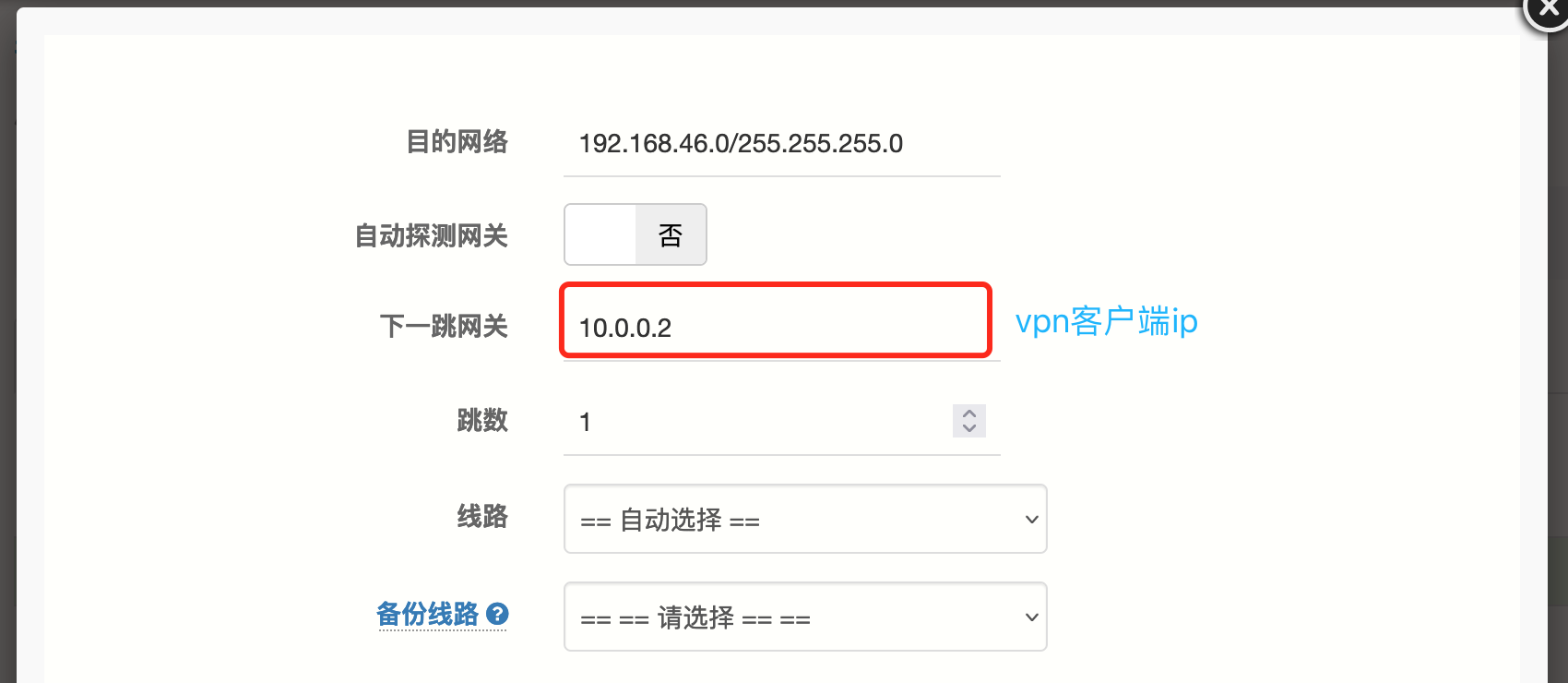

• --云端加静态路由，访问光猫走VPN；开DNS重定向（重定向ACS域名）

• --本地路由无需开DNS重定向，无需开TR069服务

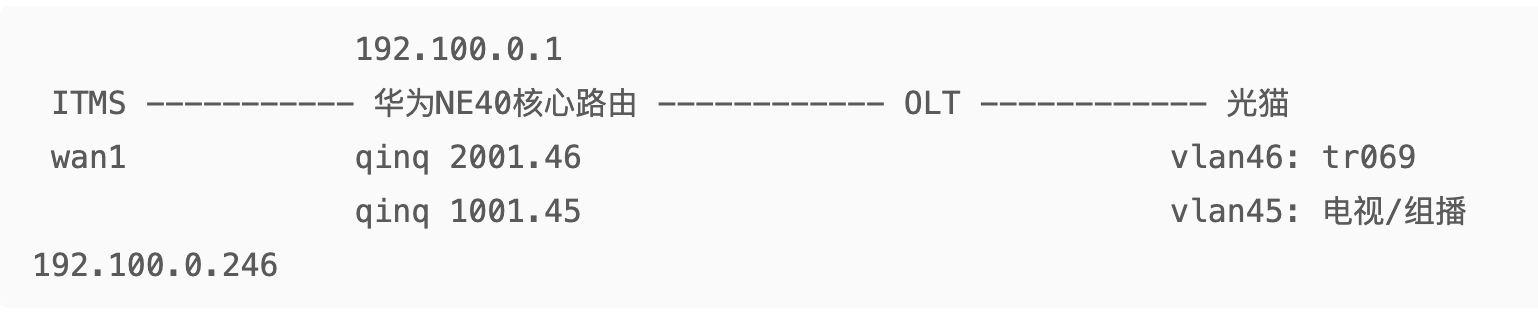

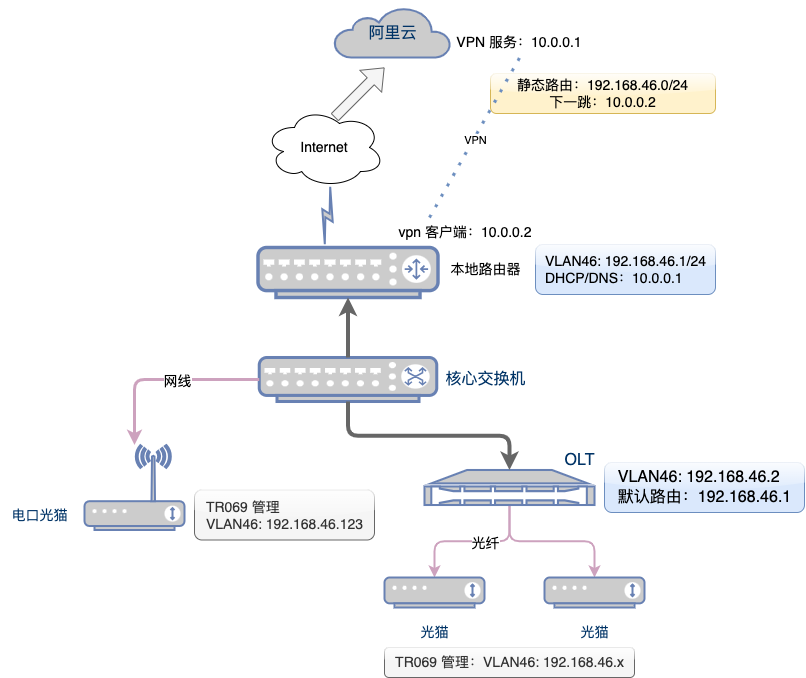

拓扑图：

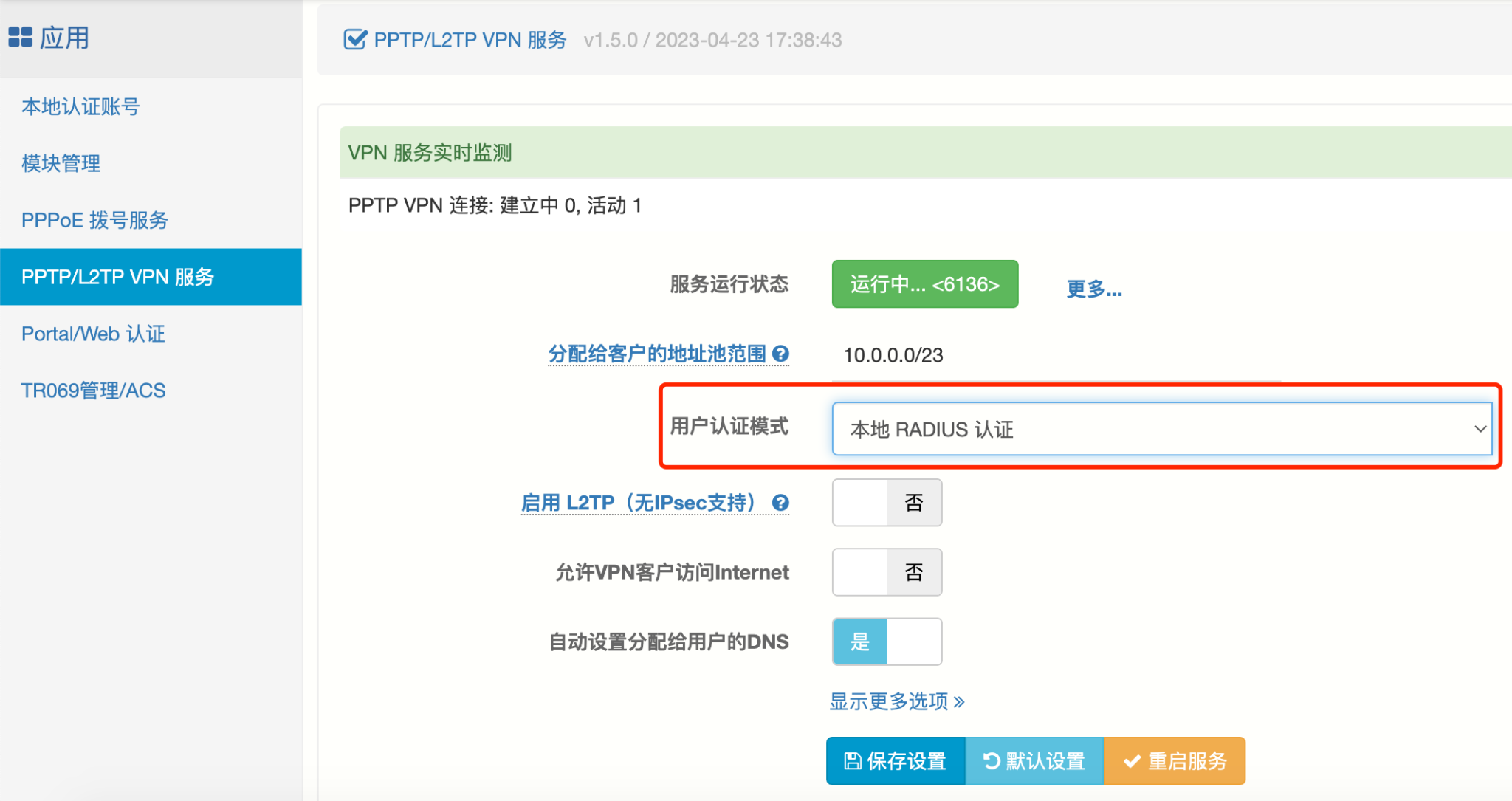

1. 启用 PPTP/L2TP VPN 服务，使用本地认证模式，如下：

VPN 地址段：10.0.0.0/23

VPN 服务端（网关）使用第一个IP 10.0.0.1，客户端IP范围： 10.0.0.2～10.0.1.254

2. 给VPN客户端分配静态IP

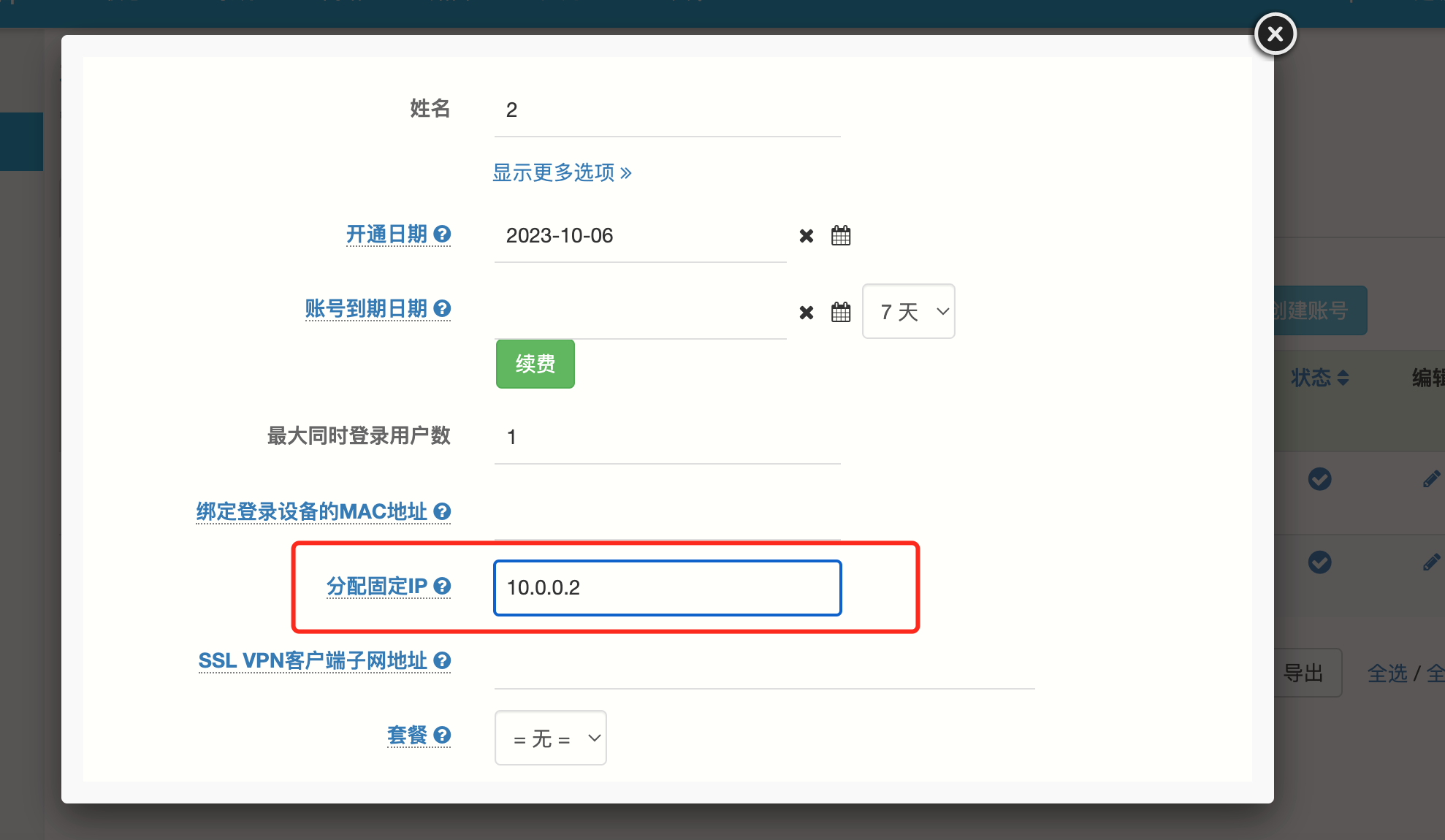

应用-》本地认证账号-〉添加 vpn账号，并分配固定ip，如 10.0.0.2：

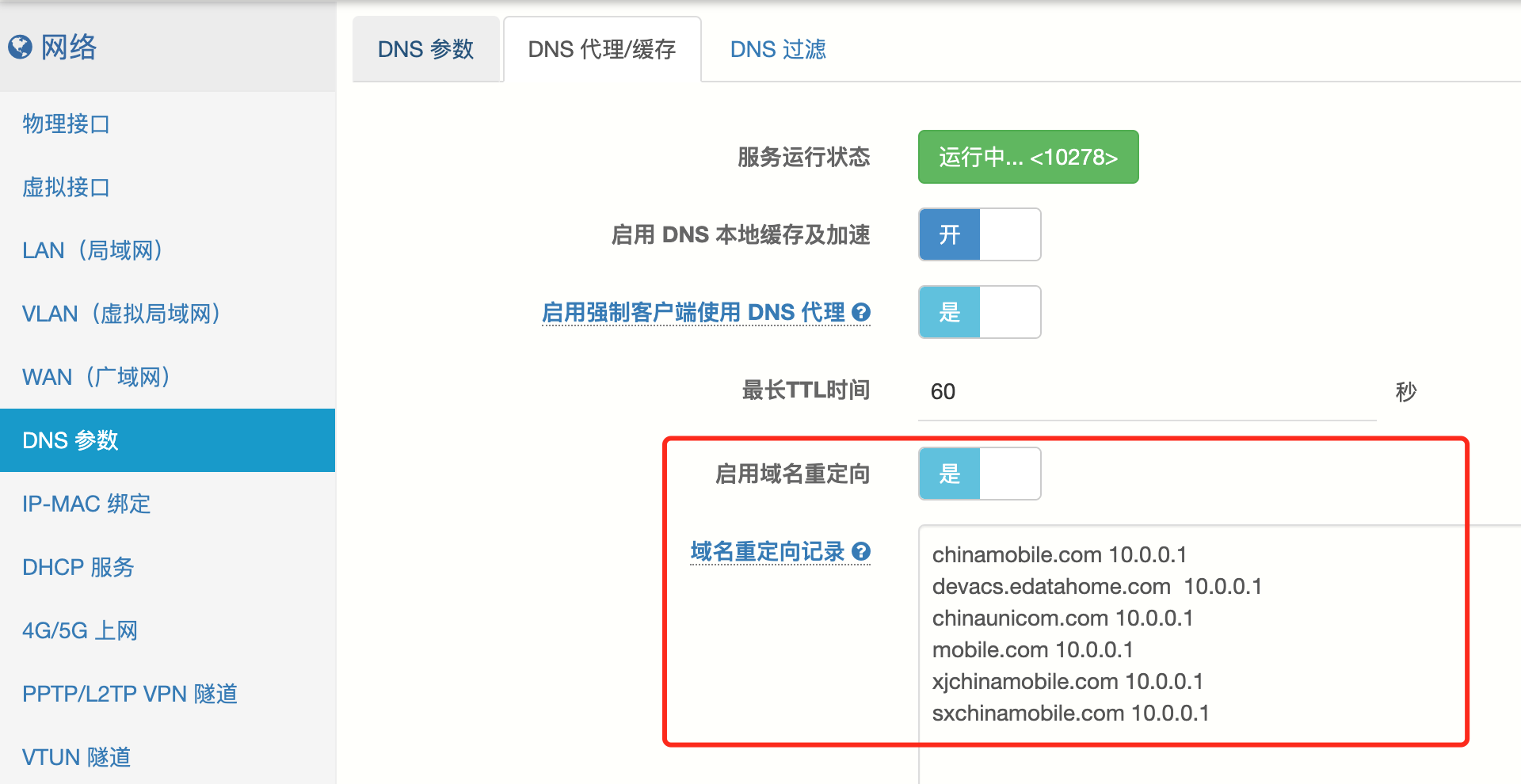

重定向到 VPN 网关IP（10.0.0.1）

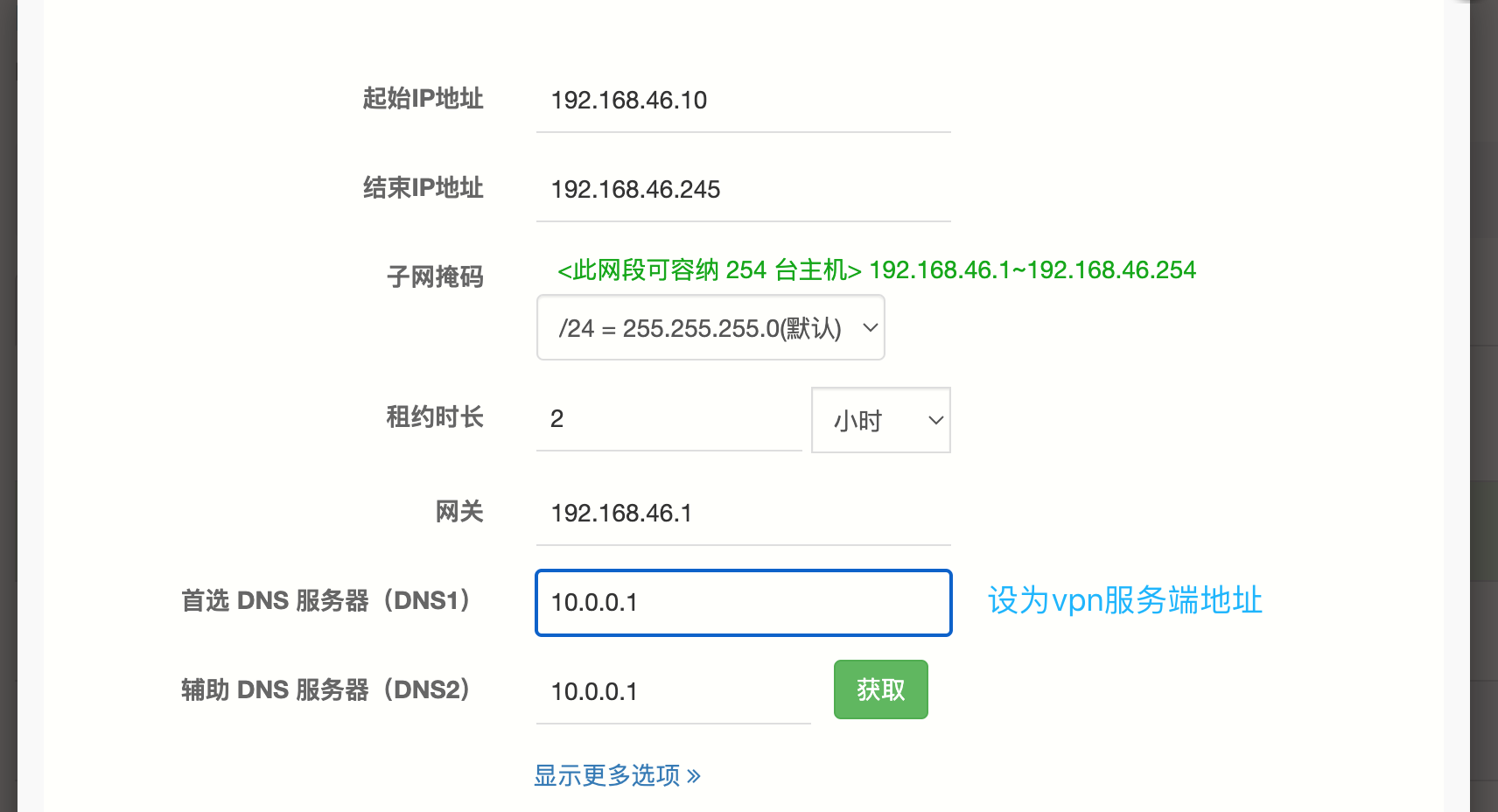

本地路由DHCP服务器中DNS设为VPN网关IP：10.0.0.1

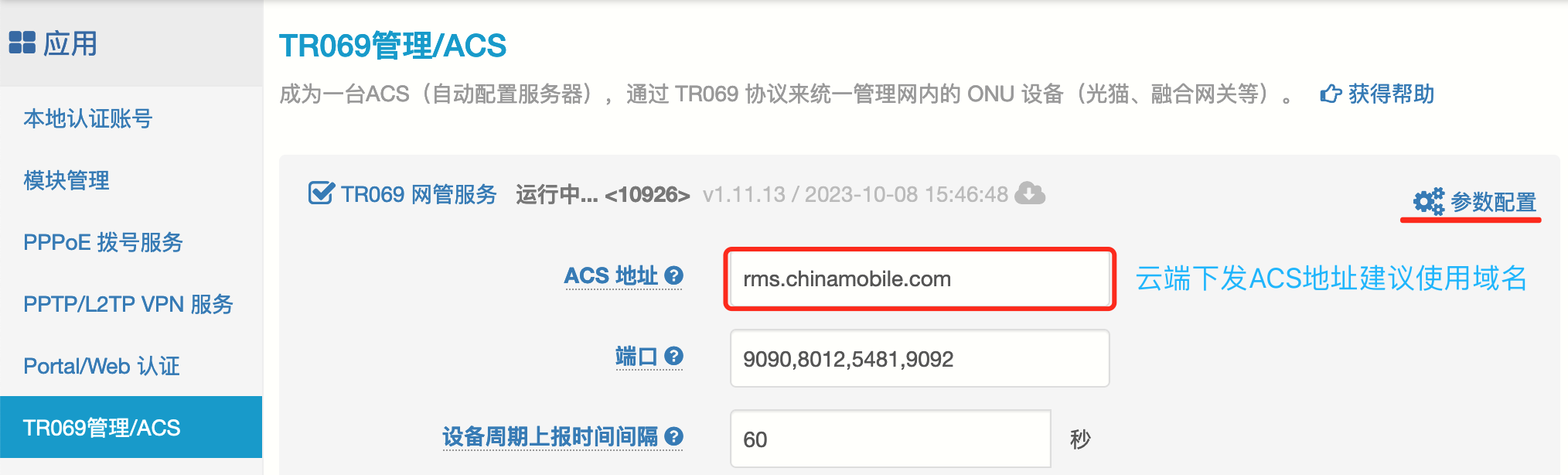

云端下发ACS地址建议使用域名，便于后期维护。

如果后期需要切换到本地管理，只需更改本地路由DHCP分配的DNS，重启光猫即可。

⚠️注：此功能仅专业版授权支持

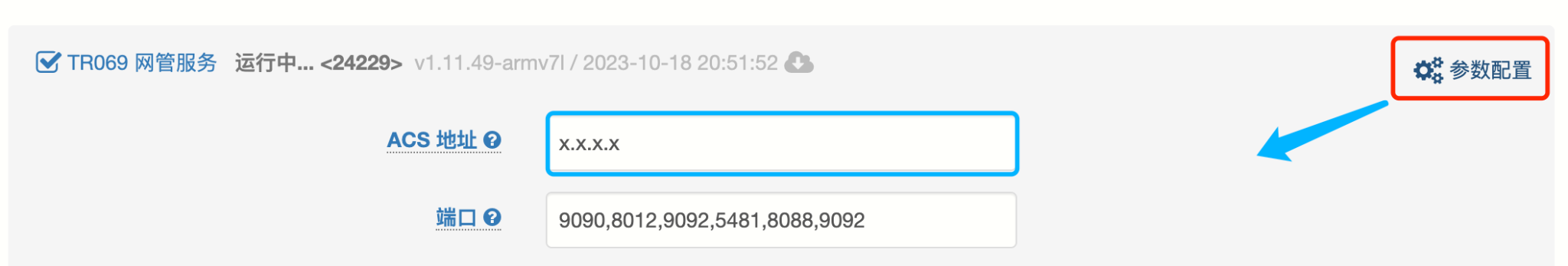

将 ACS 地址设为 x.x.x.x，表示不下发 ACS 地址，即不改变光猫里内置的ACS地址。

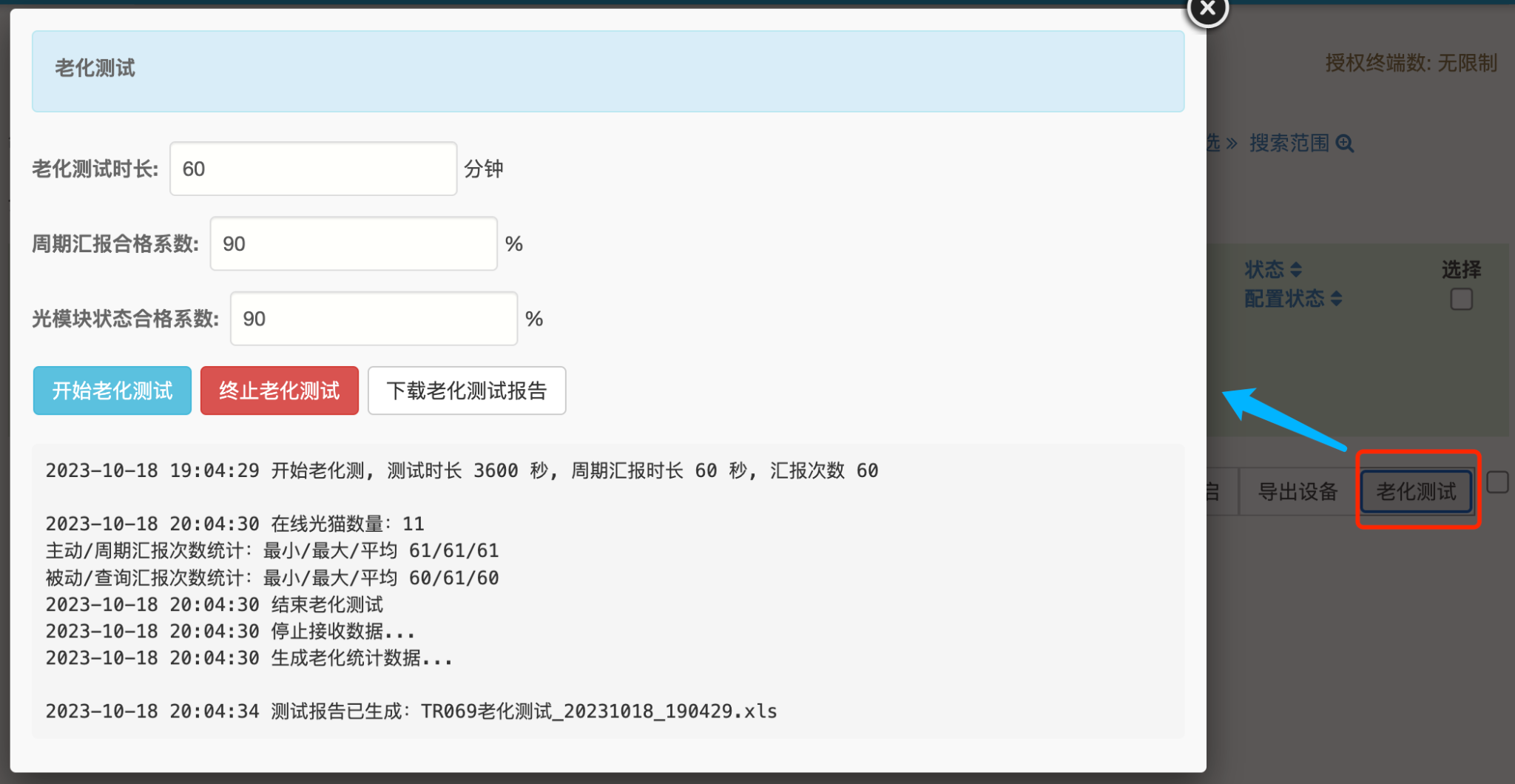

光猫全部上线，且下发业务后执行：

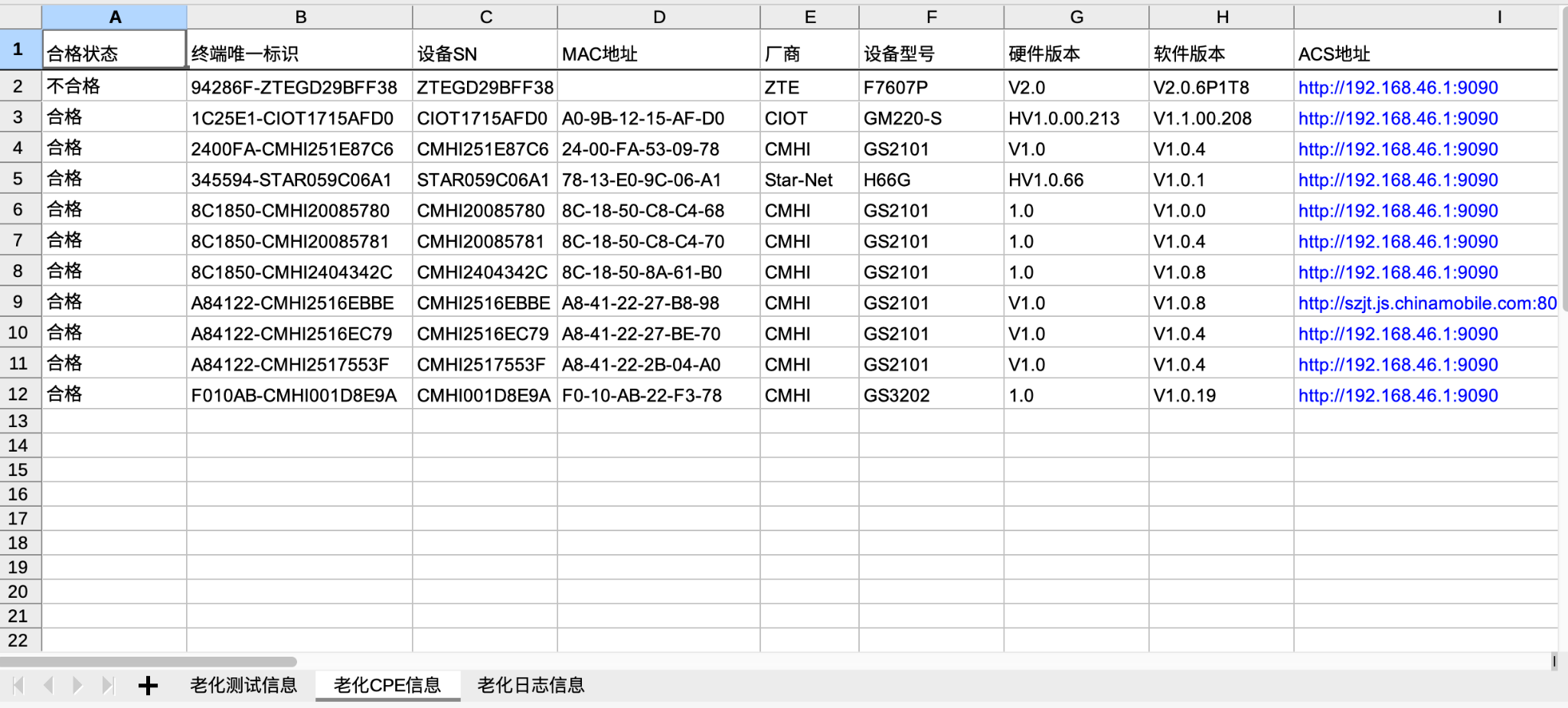

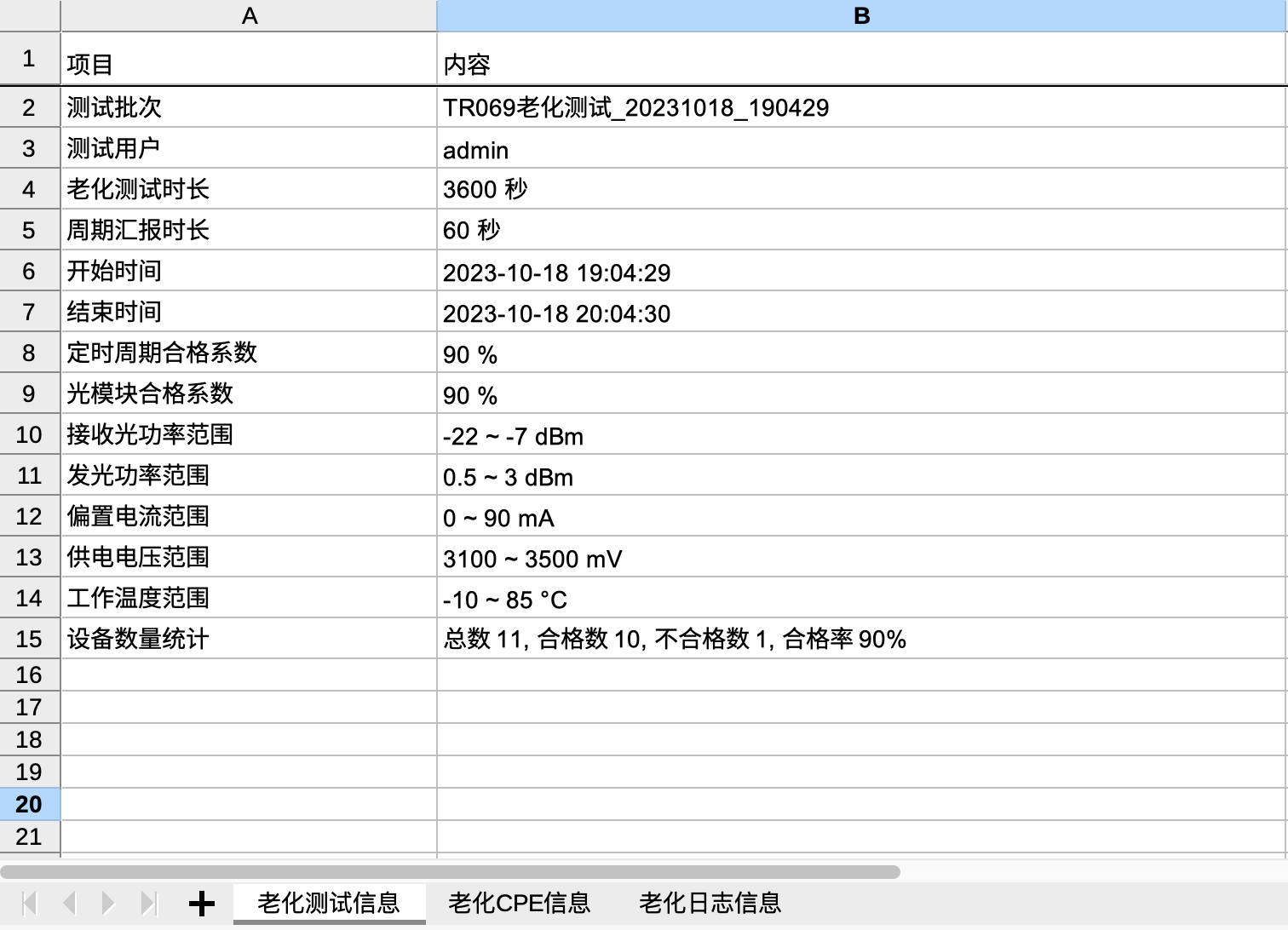

测试完成后，下载老化测试报告（excel格式）

报告分3个表格：

- 老化测试信息表：老化测试相关的指标，测试结果统计。

- 老化CPE信息表：光猫的详细信息，包括型号、设备信息、软硬件版本、运营商、区域、光模块状态（收发功率/电流/电压/温度）、LAN端口、SIP电话状态等。

- 老化日志信息表：老化测试时光猫汇报信息的详细日志记录

1. 老化测试前，确认所有光猫全部在线，测试开始后，请勿增减光猫。

2. 测试过程中，请勿执行影响光猫正常运行的操作。如：手动下发业务，重启光猫等。

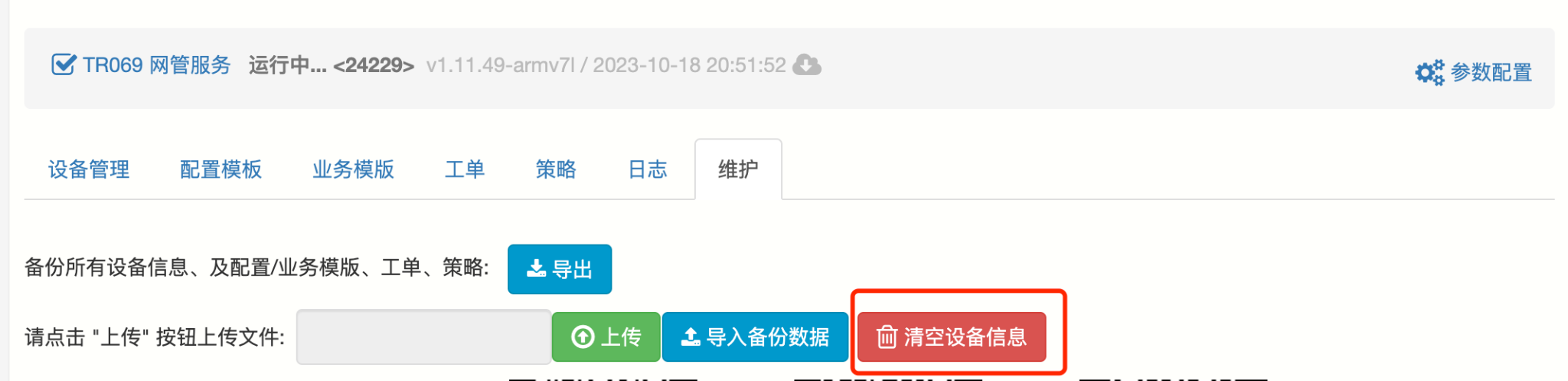

3. 一轮老化测试后，光猫全部断电离线后，先“清空设备信息”，再进行下一次老化测试：

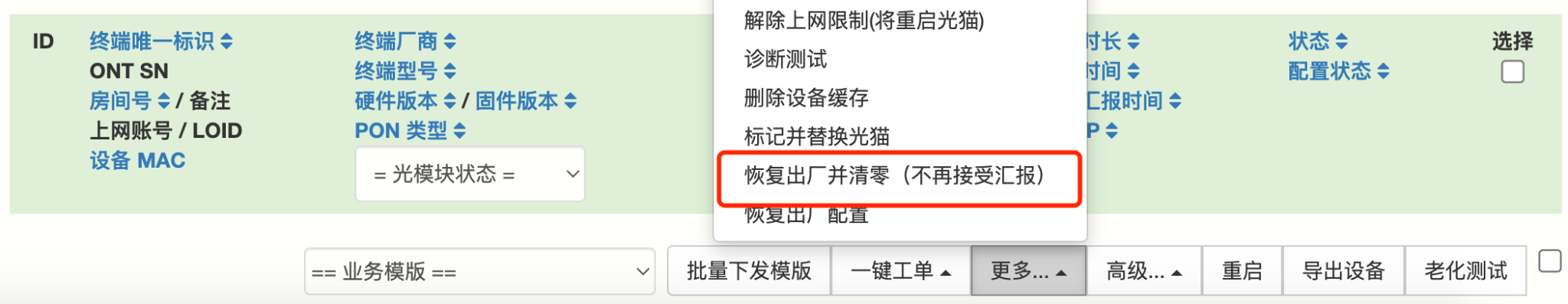

4. 老化测试结束后，复位清零，让光猫恢复出厂设置，同时ACS不再处理光猫的上报请求。

⚠️注：此功能仅专业版授权支持

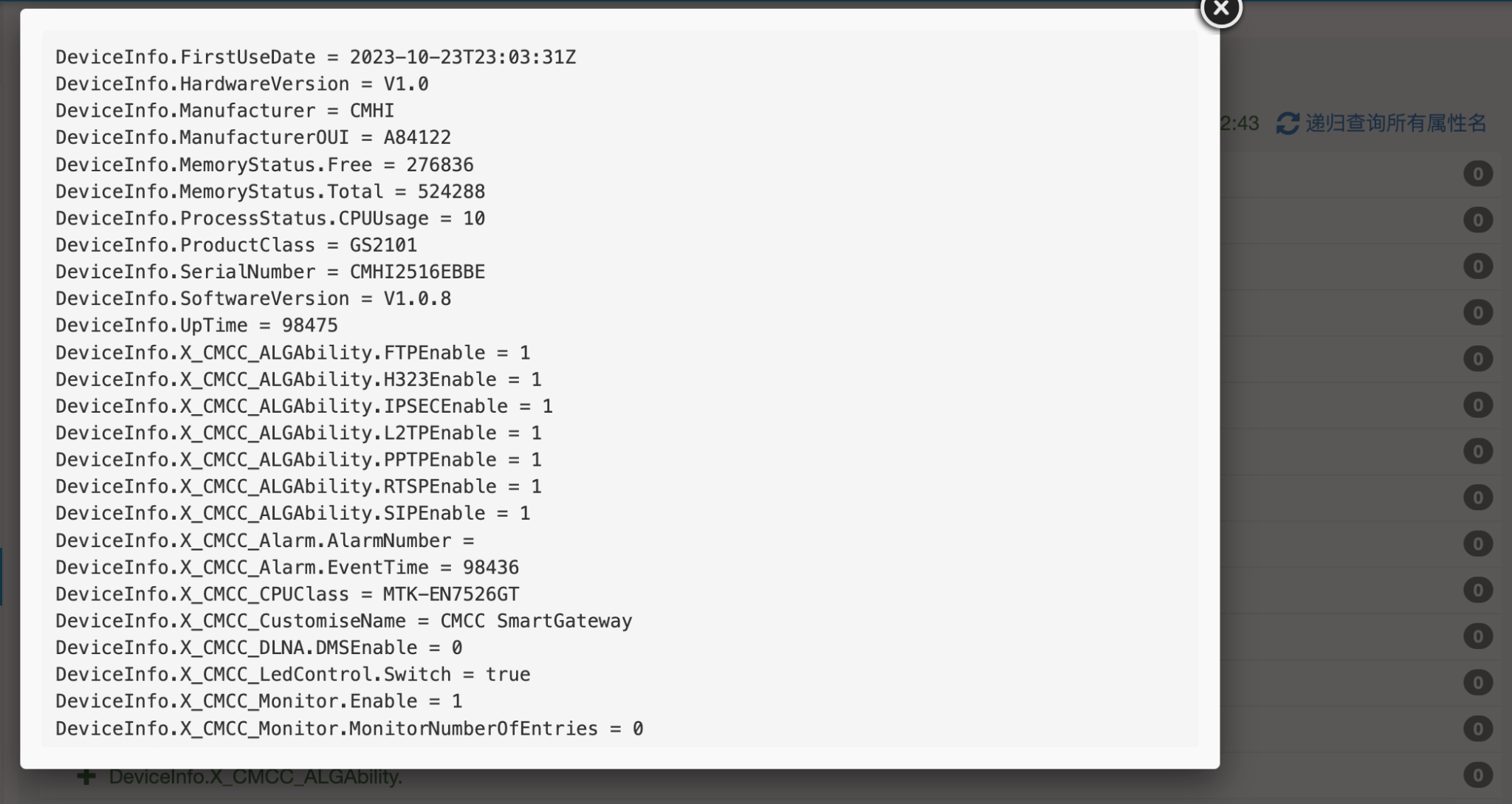

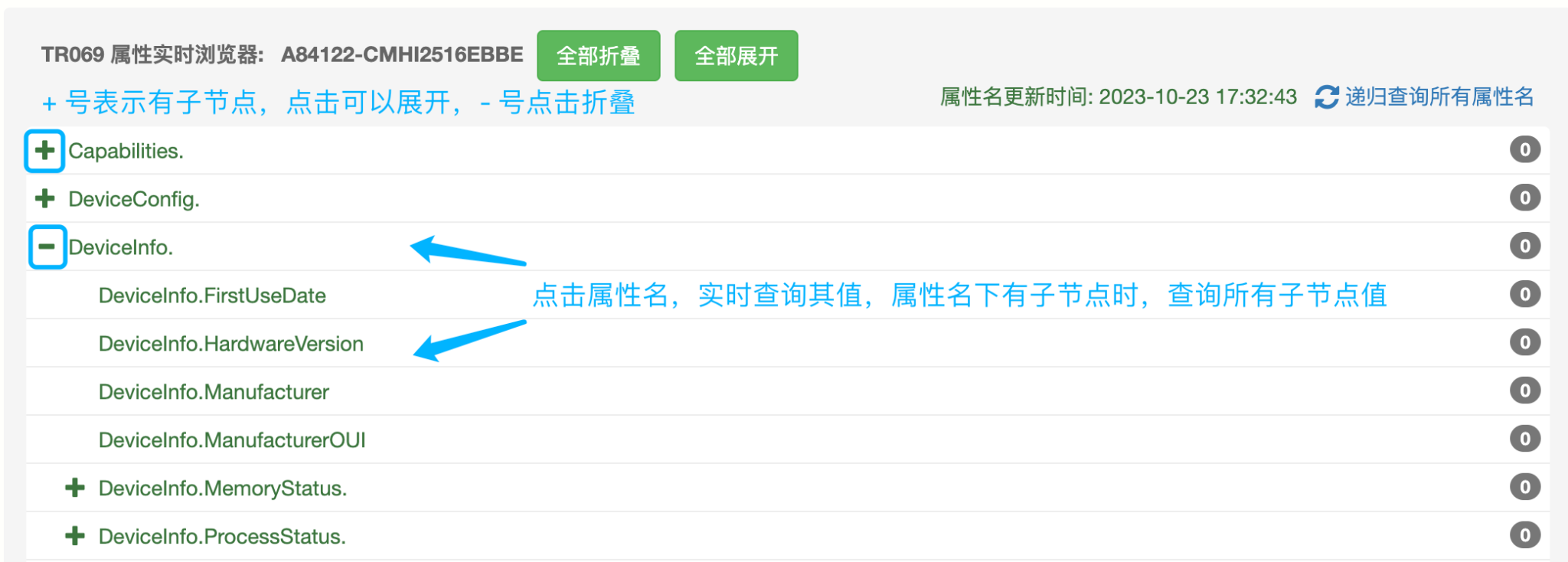

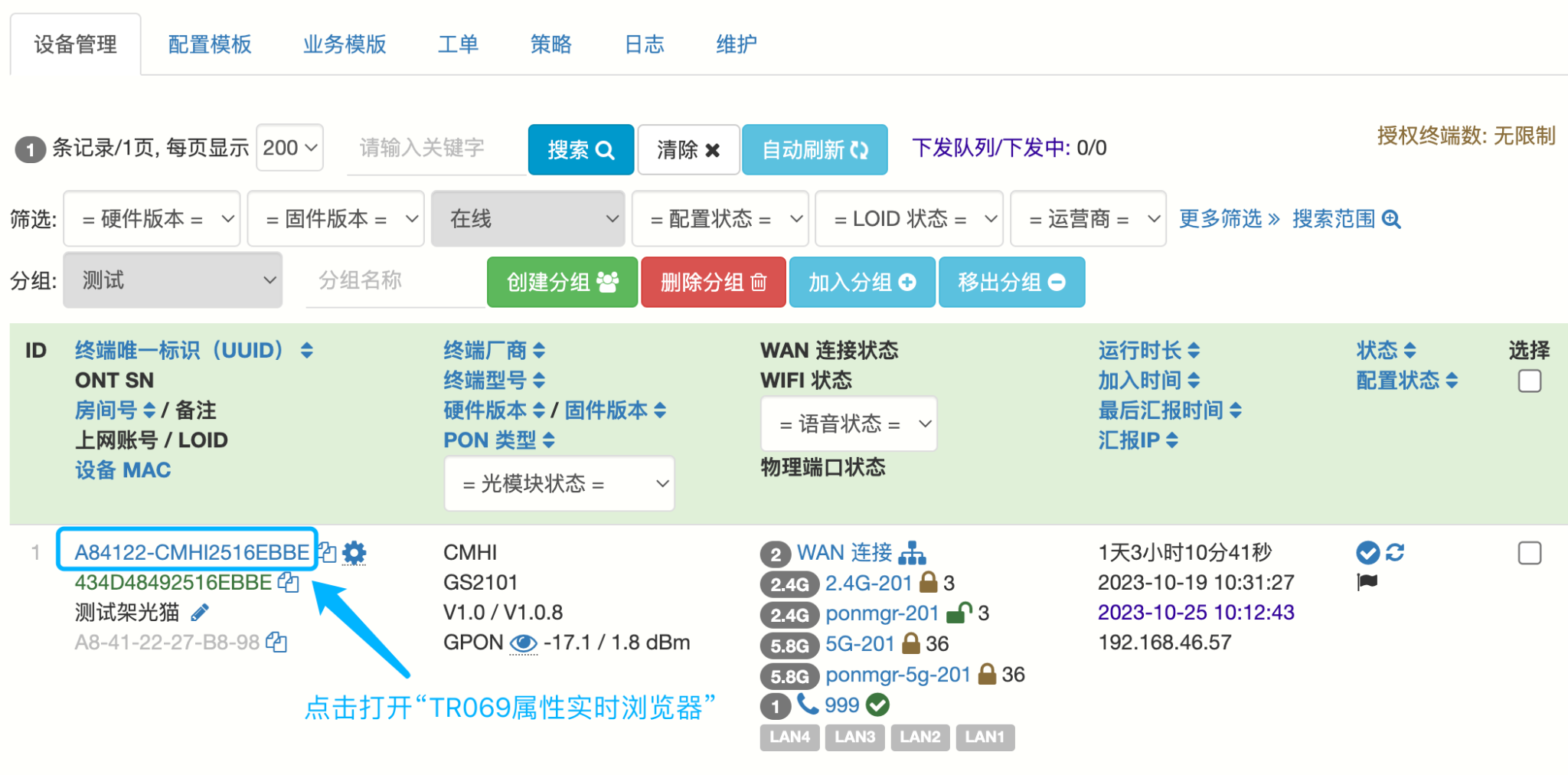

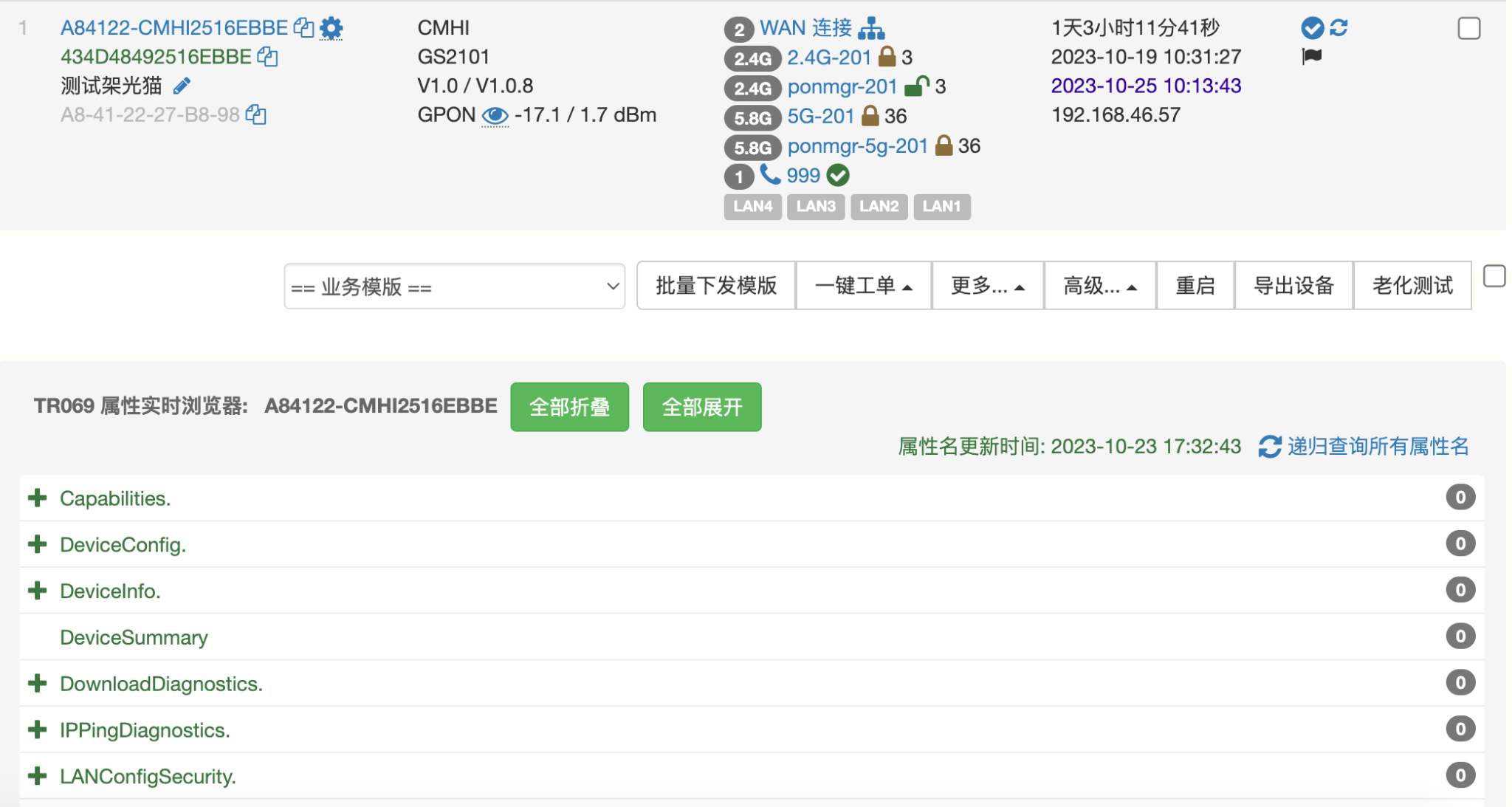

在设备列表下方显示TR069属性目录树：

节点名右侧的0表示该属性不可修改，1表示可以修改。

首次查询，可以点击“递归查询所有属性名”，大约需要30s左右。

一般光猫的根节点数量在20～30，所有节点属性名总数量在2000～3000左右。

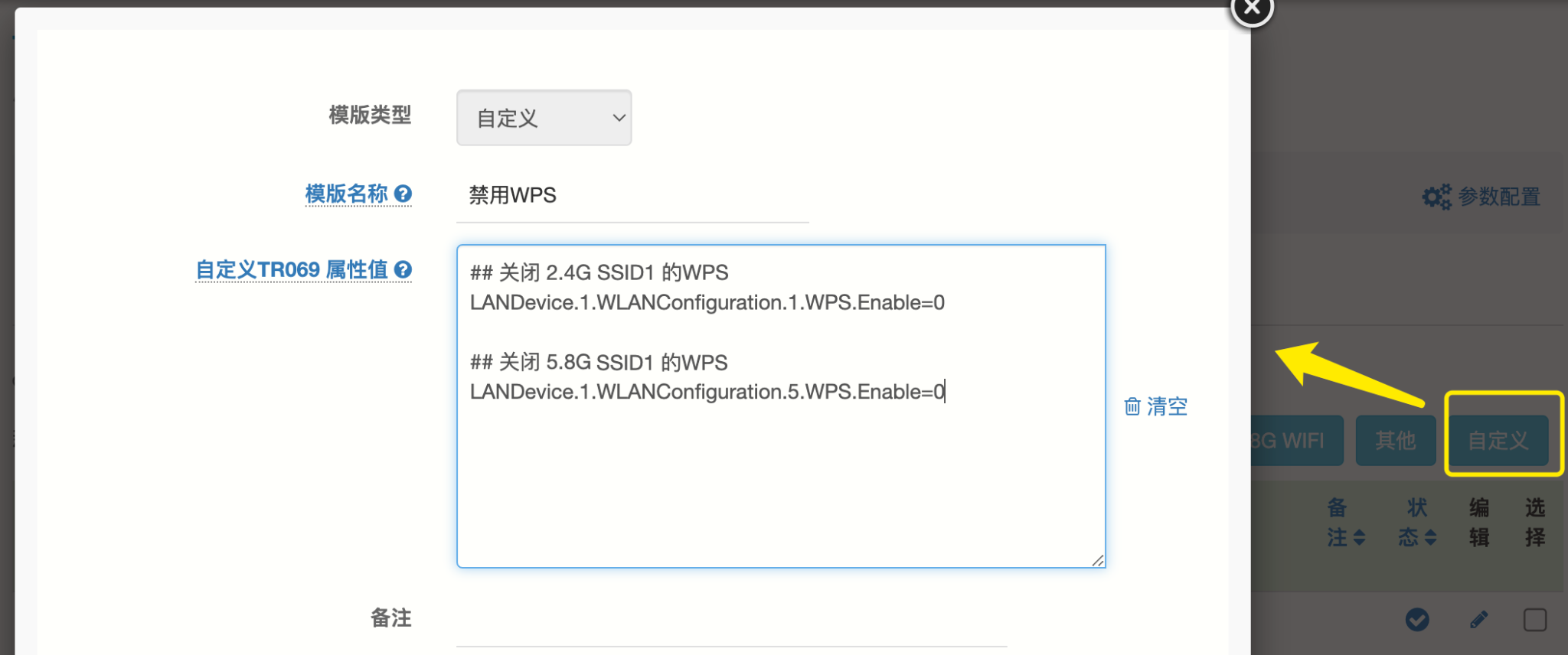

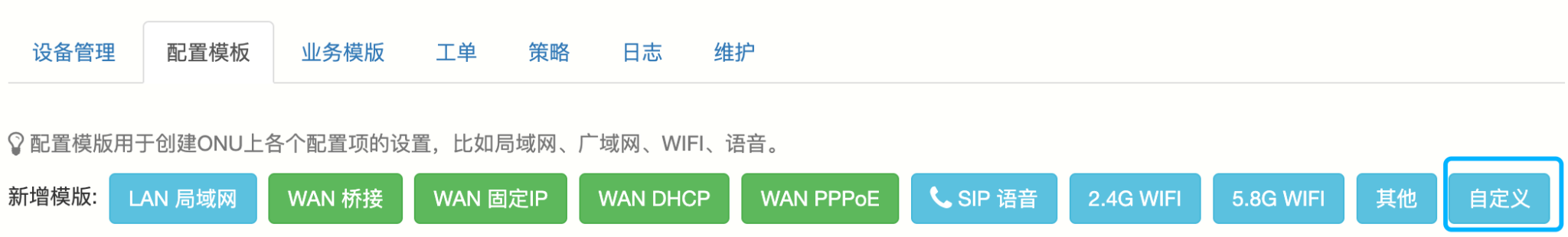

找到对应的属性名后，可以自定模版下发修改其值：

自定义TR069 属性值每行格式：a = b （空格可选）

例子：InternetGatewayDevice.X_CMCC_UserInfo.Password = 123456

或 X_CMCC_UserInfo.Password=123456

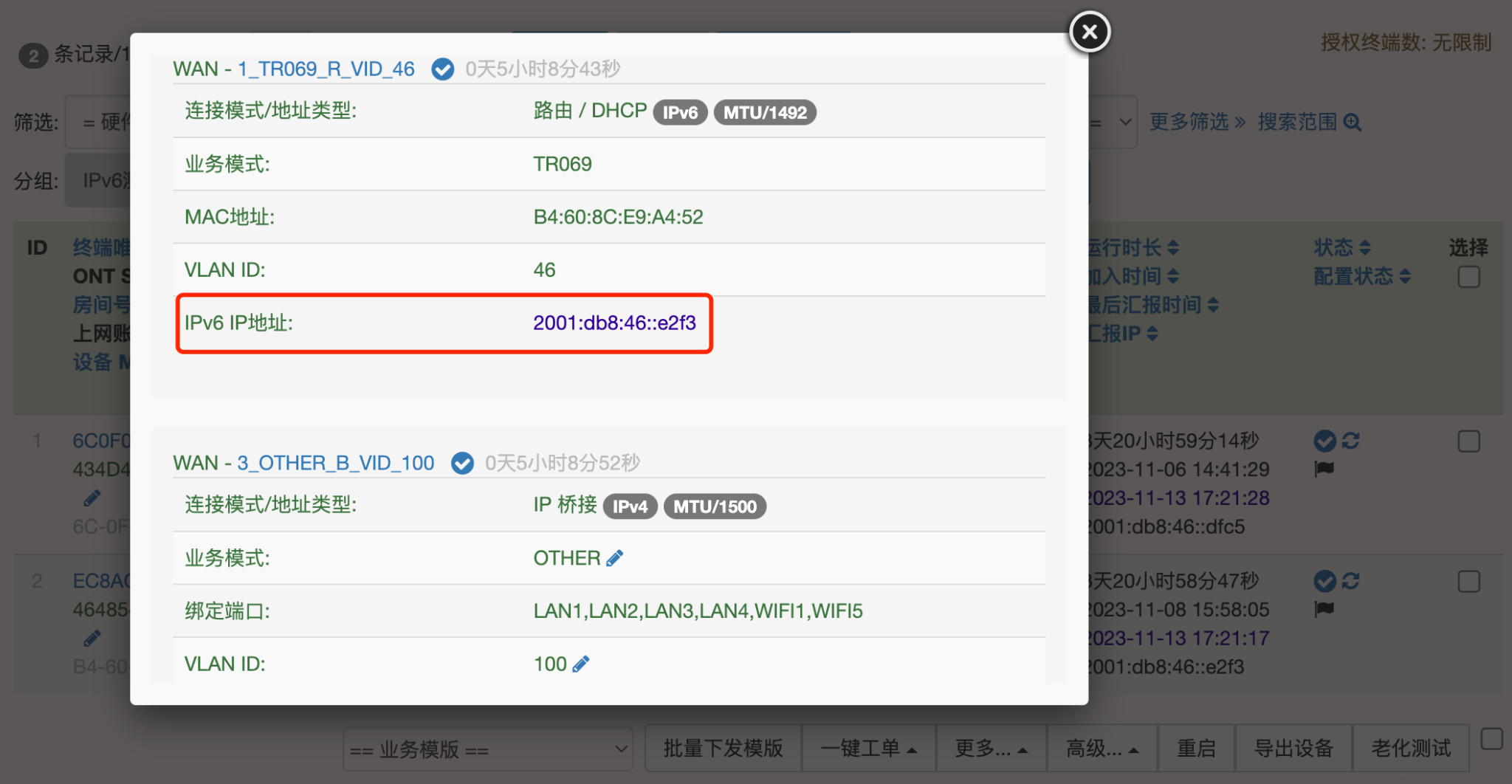

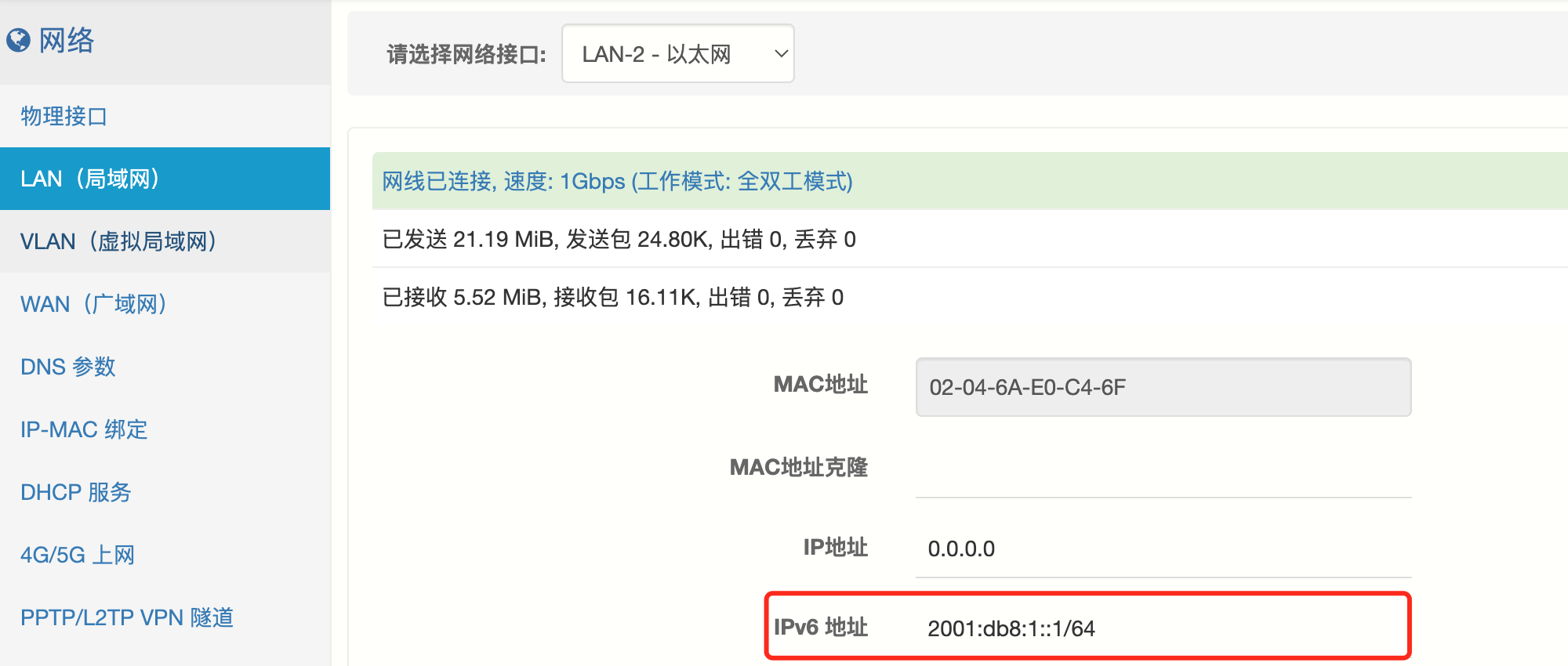

主接口配置IPv6地址：

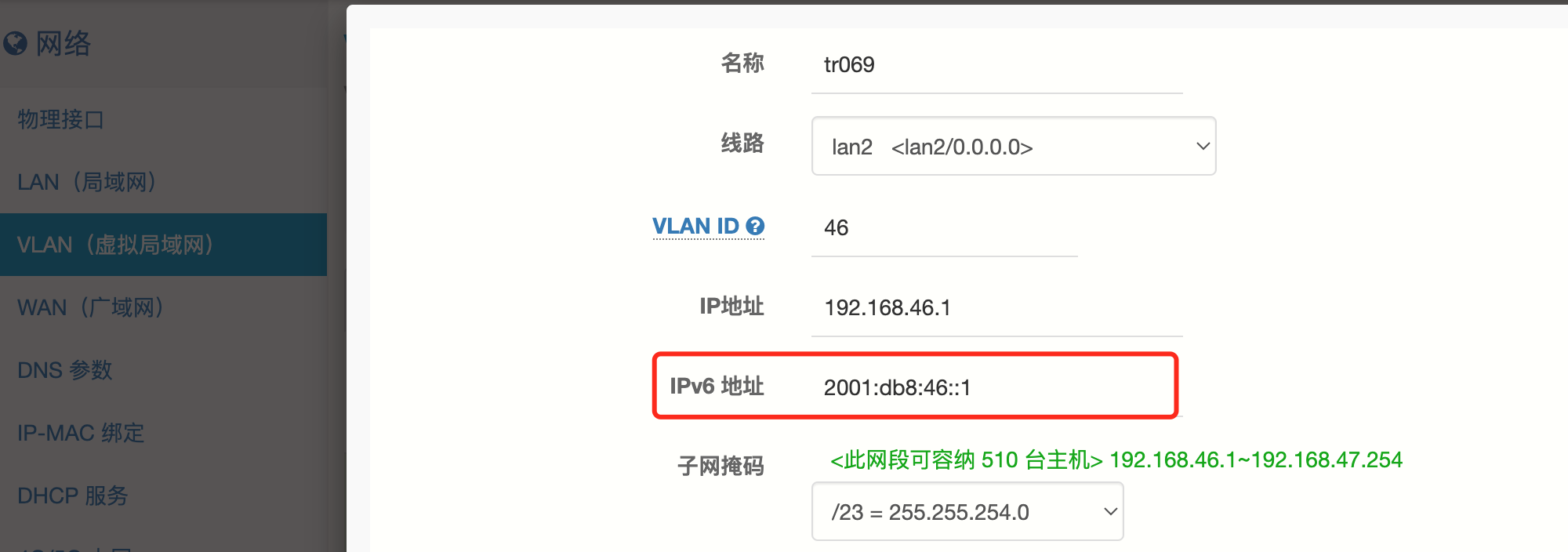

VLAN 接口配置IPv6 地址：

⚠️注：根据需要配置IPv6 地址，无需全部配置，以下为本例使用的配置：

• --2001:db8:46::1                VLAN 46 接口

• --2001:db8:1::1                LAN 主接口

IPv6 地址范围 1000-ffff，可分配约6万多个地址，自动根据接口的地址计算：

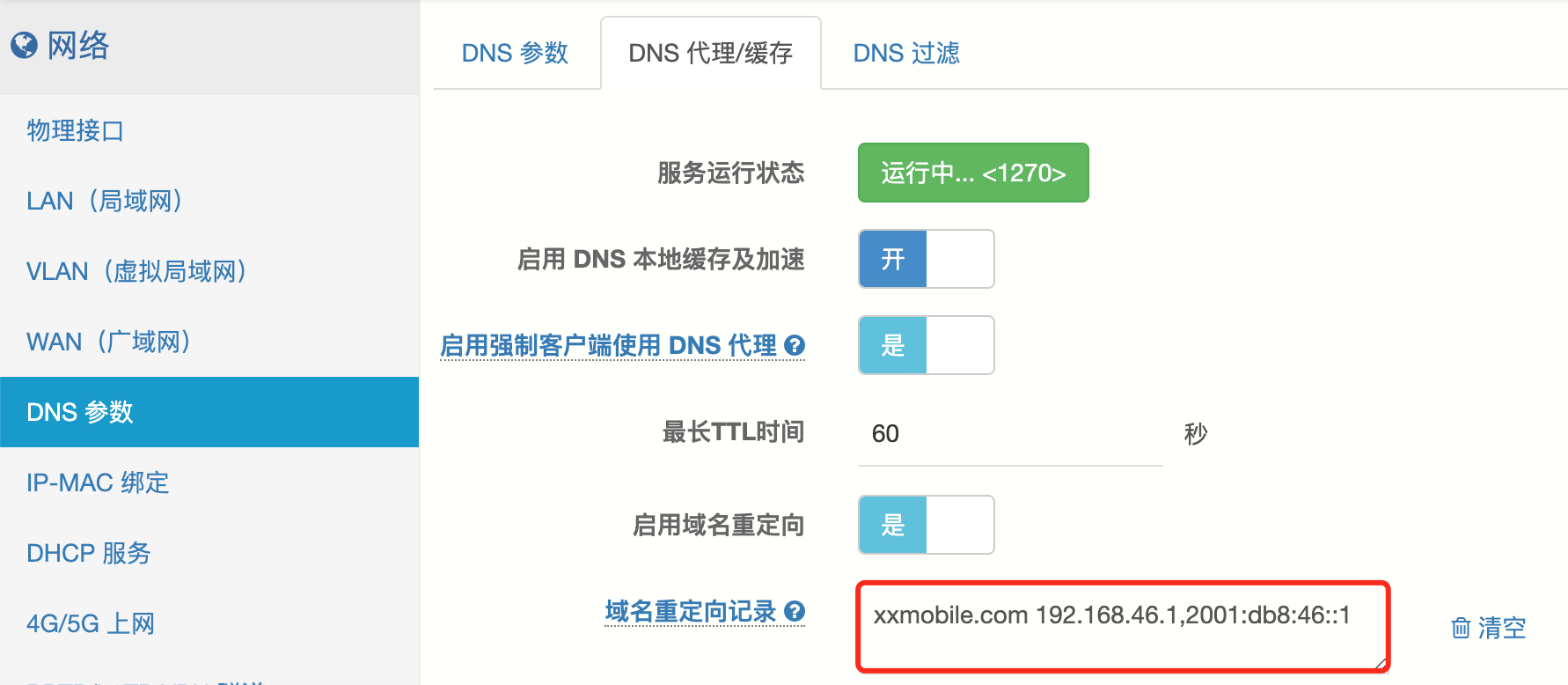

一个域名可以同时重定向到 IPv4和IPv6 地址，逗号分隔即可：

需求：

光猫4个LAN口，透传所有VLAN，同时包括untag VLAN（不带vlan的数据）。

比如：LAN1口接AP（不带VLAN），LAN2口接交换机（带VLAN）

解释：

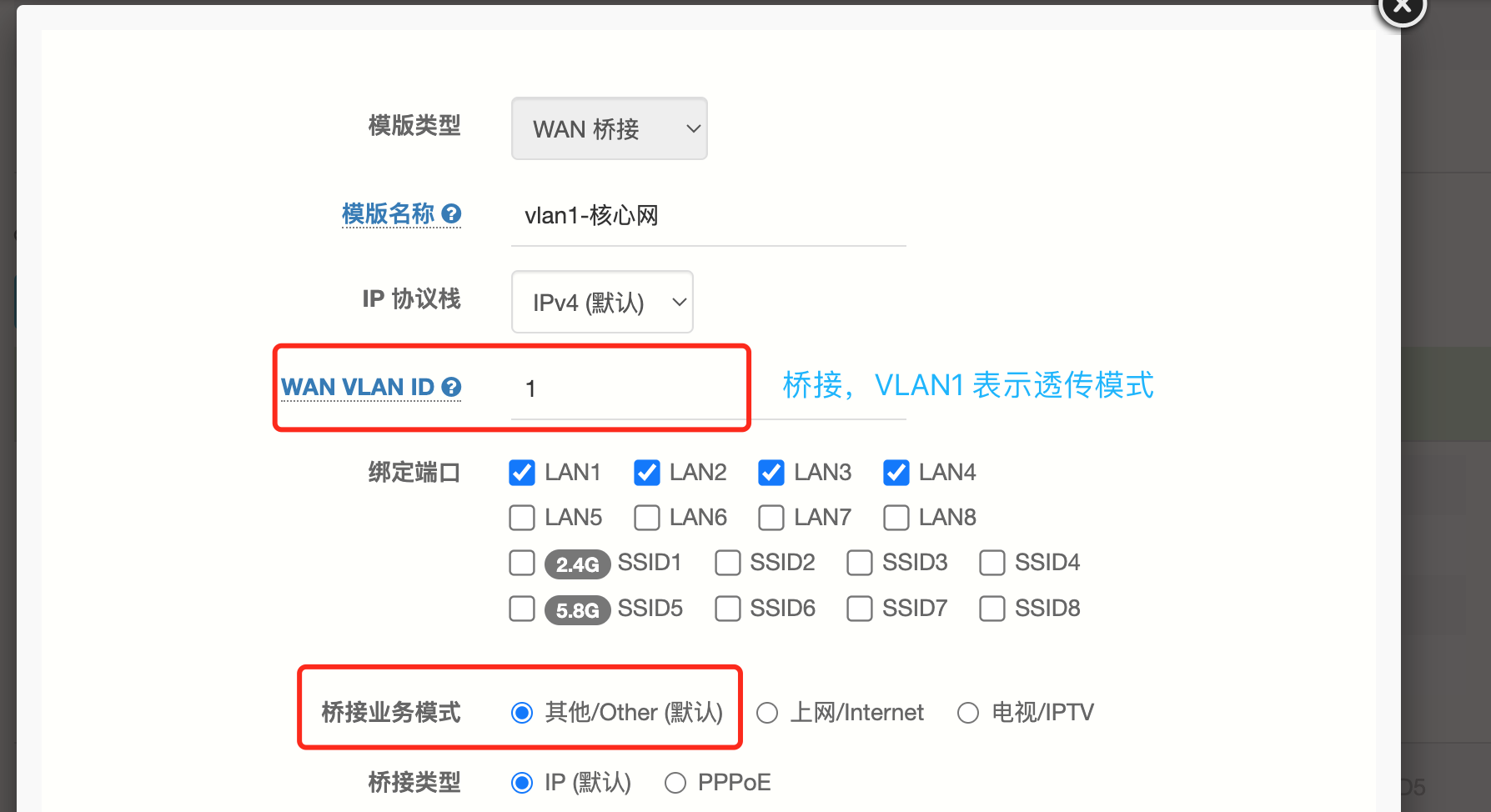

TR069里面的vlan1表示vlan透传模式，OLT/交换机上面的vlan1是无vlan（untag vlan）

本功能在移动H2-2/H2-3光猫上测试通过。

untag VLAN需要在 OLT 上映射为其他vlan，如vlan888，同时对应上联口设置缺省VLAN

⚠️注：如果不需要透传 untag VLAN，此步骤可以省略。

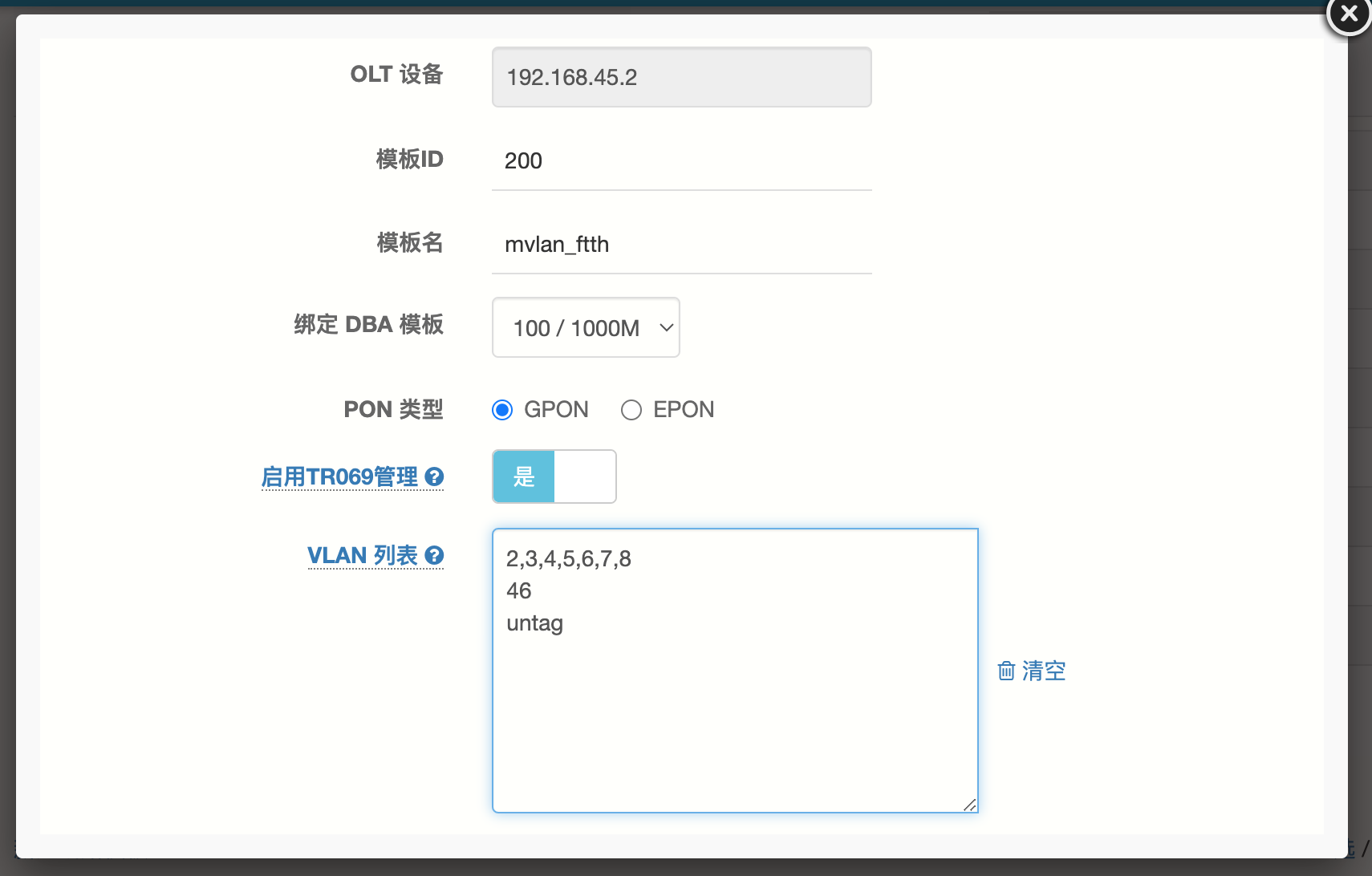

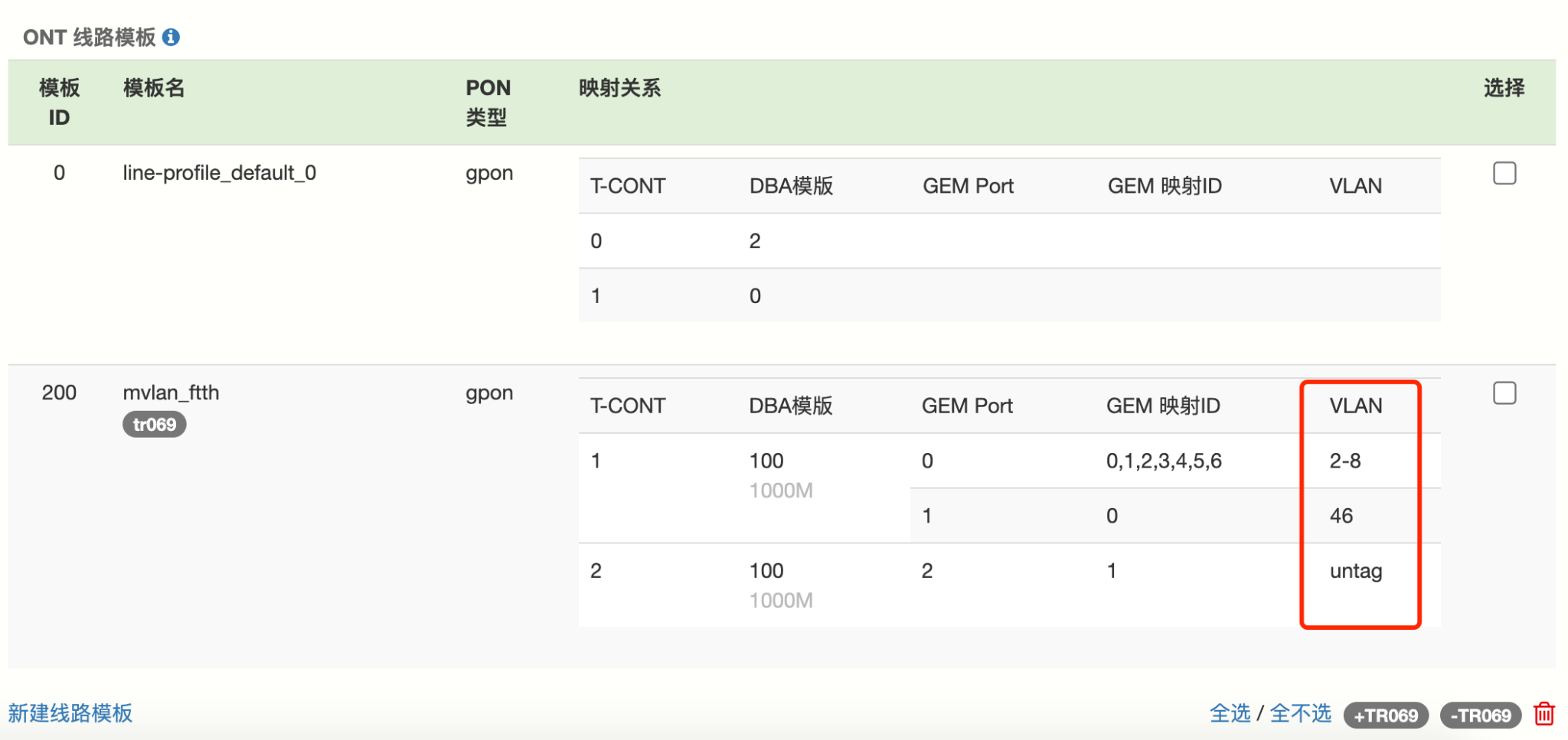

线路模版中VLAN包括所有业务 vlan，及 untag

添加完成如下：

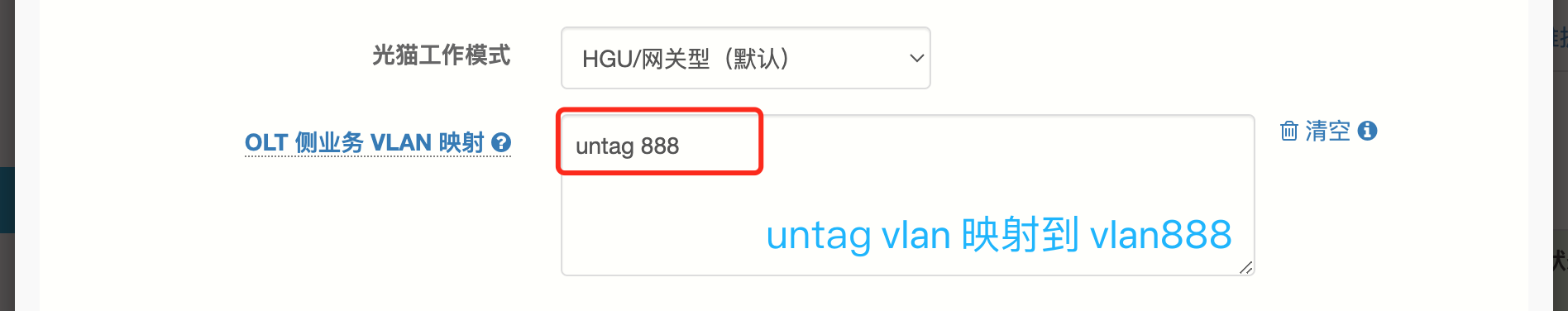

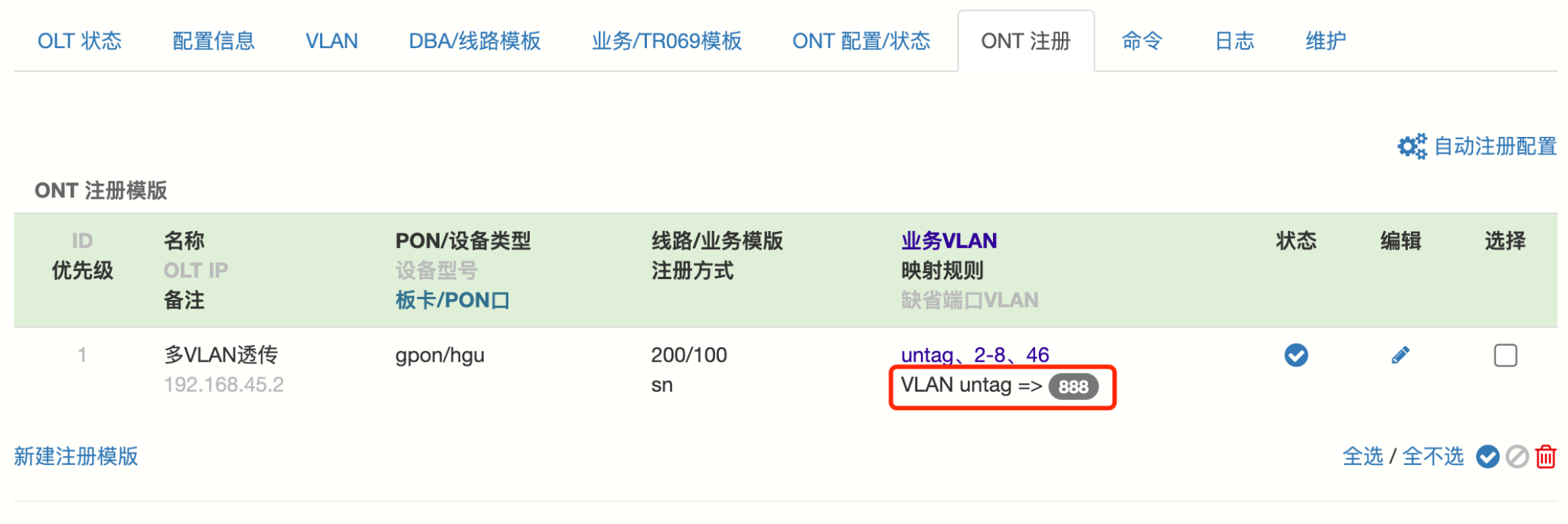

将不带vlan的数据映射为vlan888:

映射规则：

⚠️ 此功能需要光猫支持VLAN透传，请登录光猫确认是否支持。

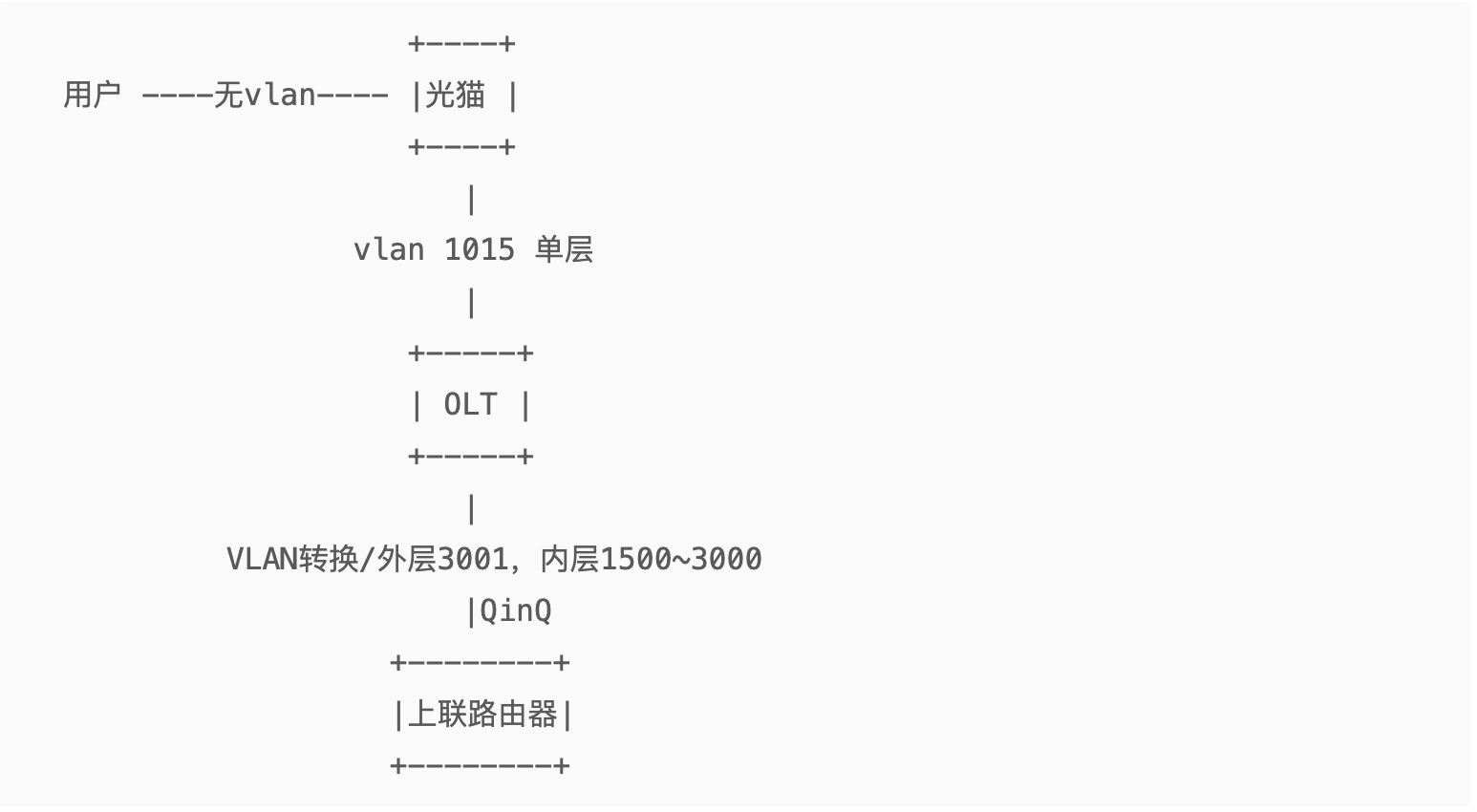

外层3001 内层1500-3000，光猫侧1015

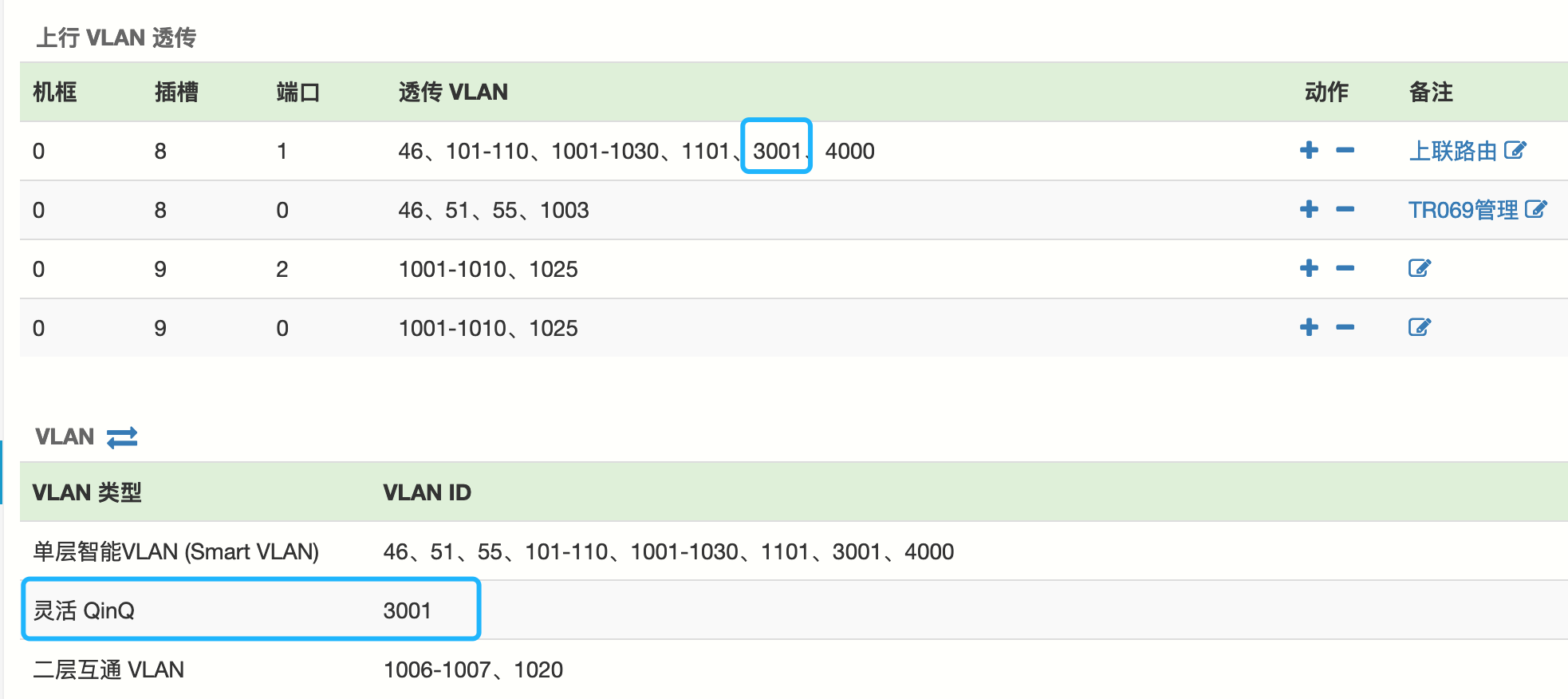

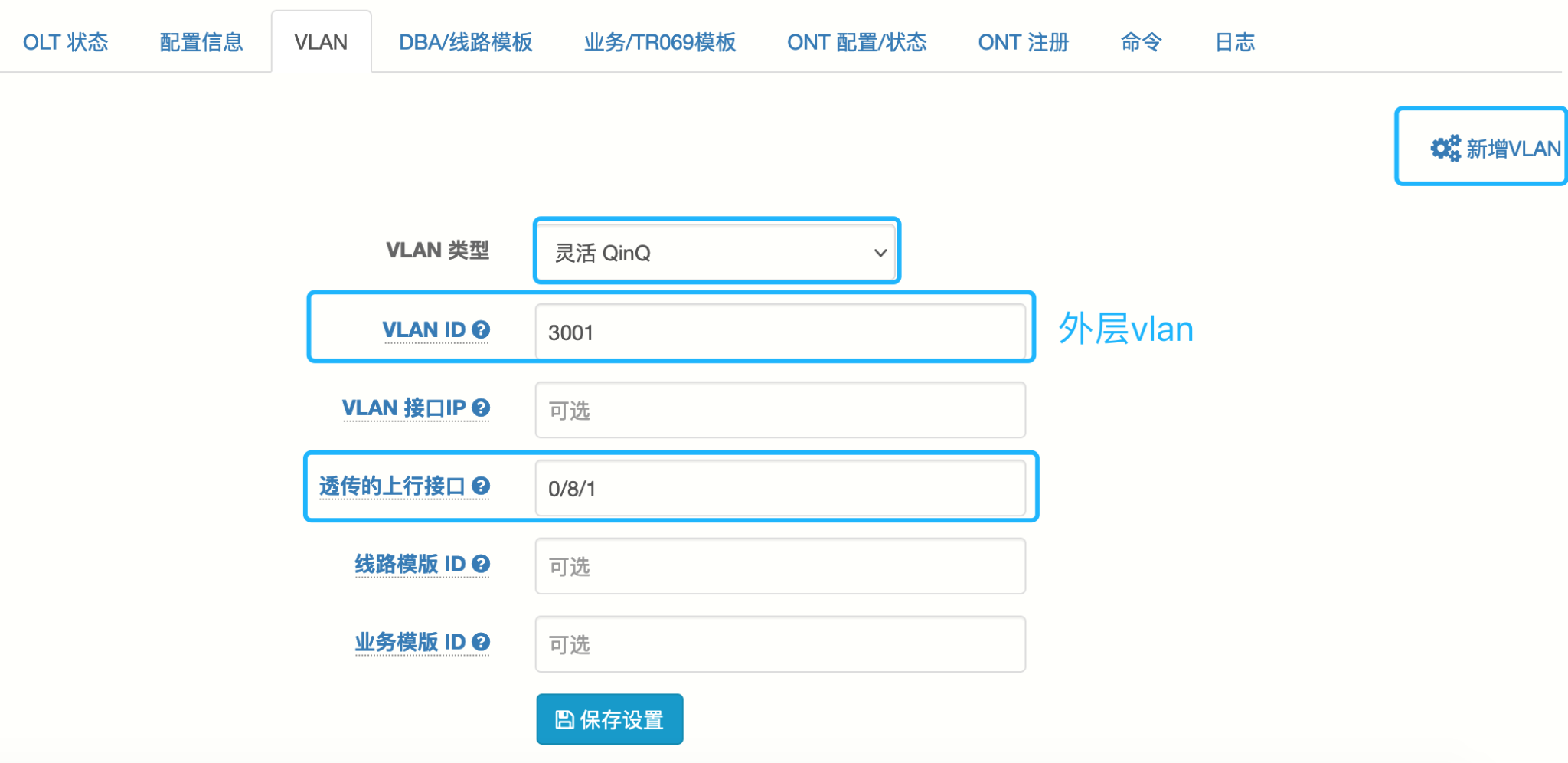

1. 新增QinQ VLAN（外层），并透传到上联口

确认添加成功：

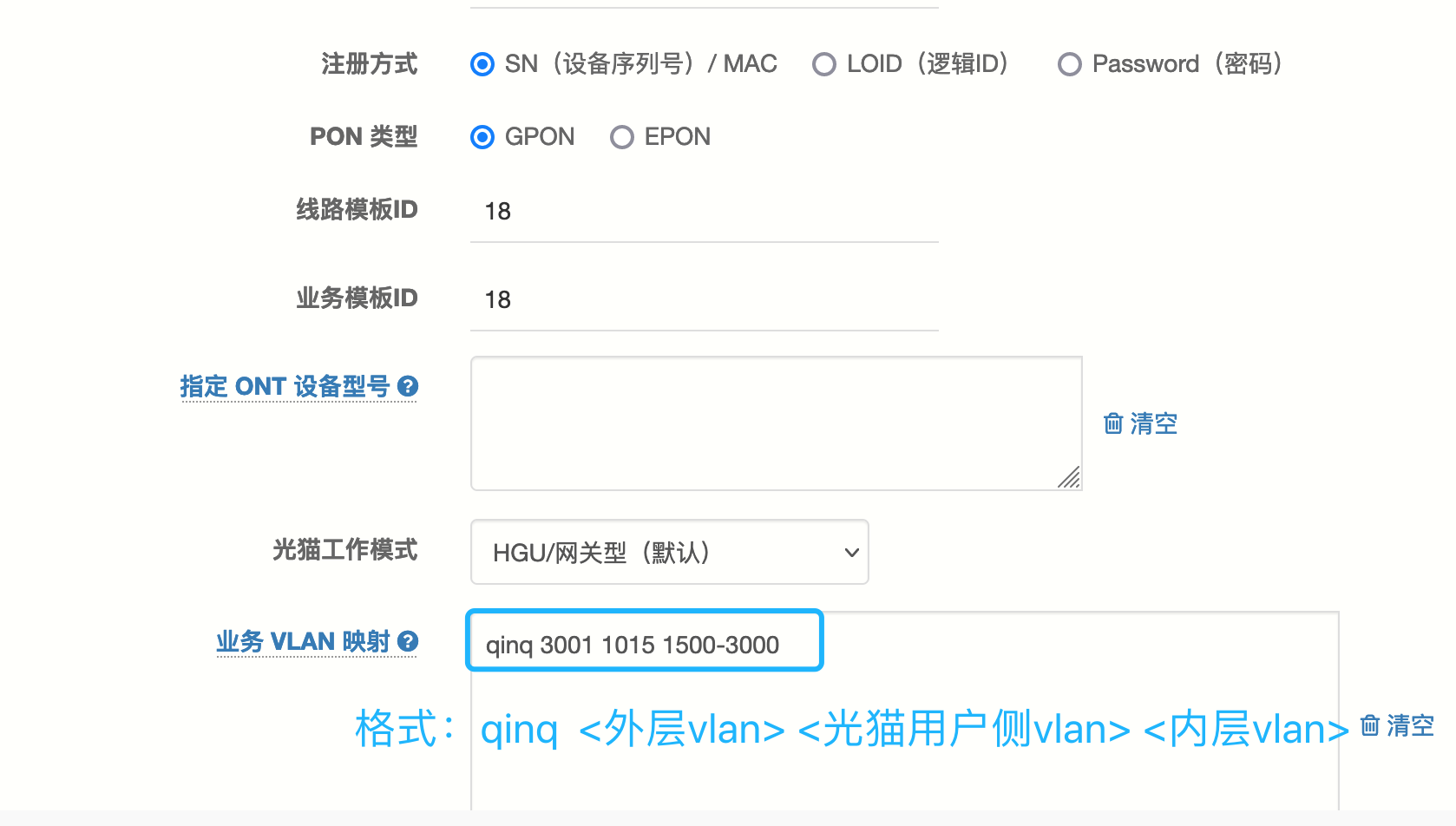

2. 修改注册模版，添加qinq映射规则

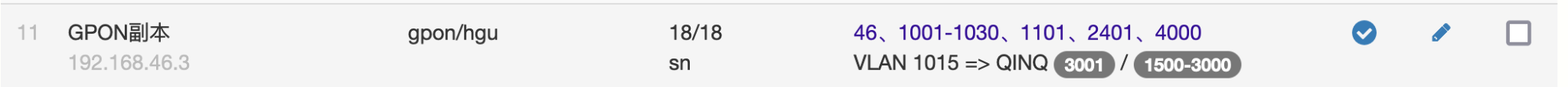

修改后如下：

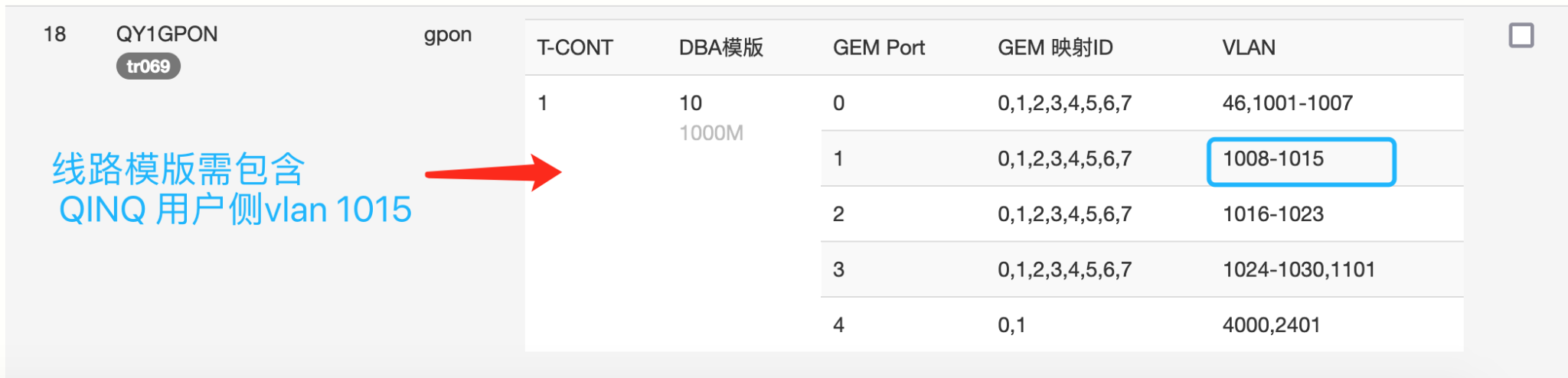

线路模版中只需包含用户侧vlan，无需加外层vlan或内层vlan：

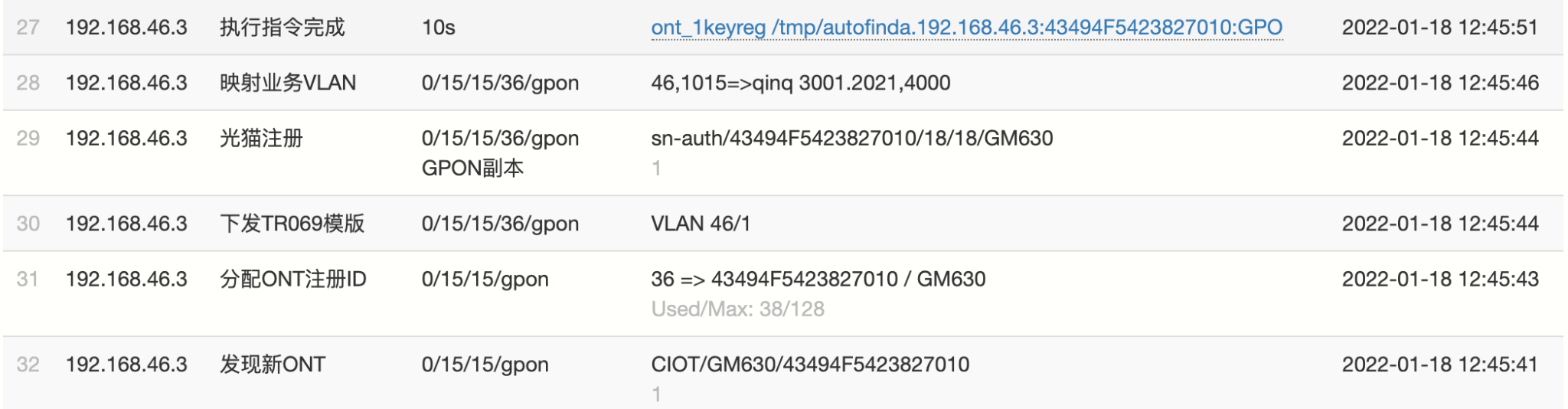

3. 光猫注册

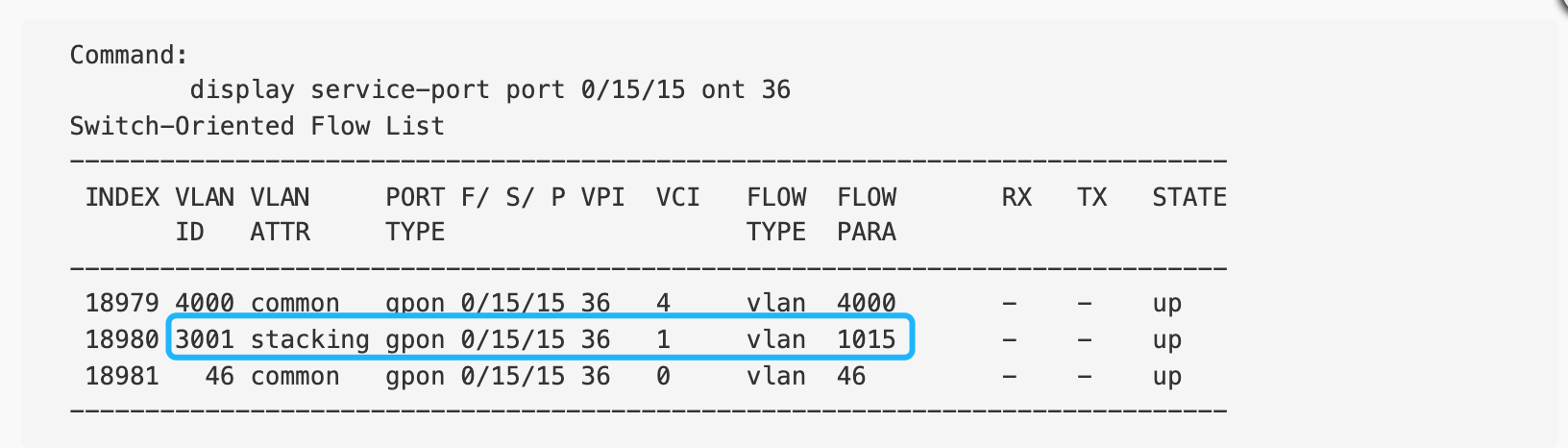

查看业务VLAN情况：

注：如果之前光猫注册过，需删除重新注册

OLT 通过上联口将带有双层VLAN的数据转发到路由器处理

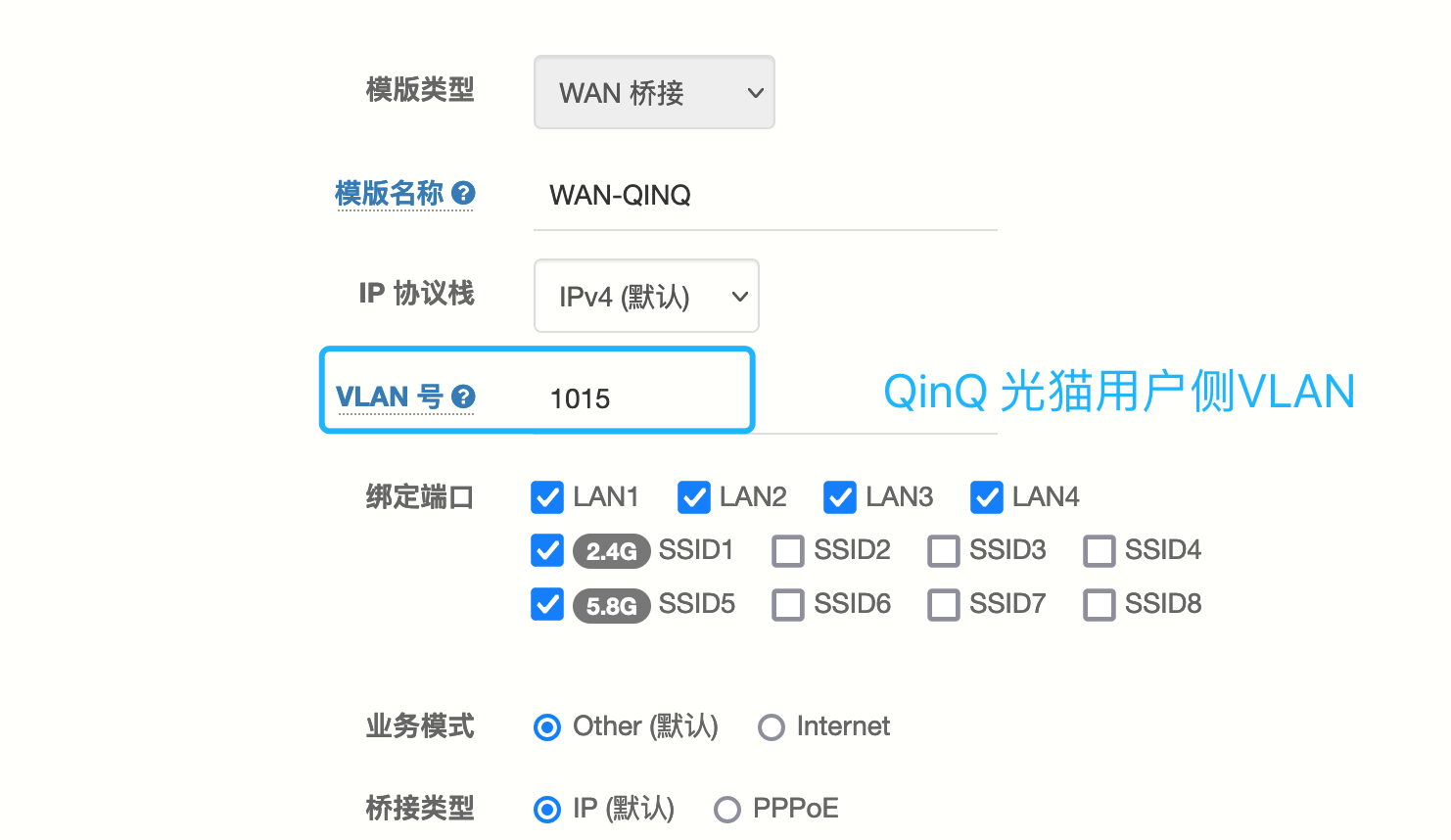

TR069 WAN 模版中业务VLAN对应光猫用户侧VLAN 1015

测试业务：

部署要点：

ITMS：

• --关闭防火墙，启用DNS服务

• --开启DNS 重定向 （ .edatahome.com =》 192.168.100.246）

• --关闭DHCP服务

NE40路由器：vlan 46 开DHCP服务，DNS服务器：192.168.100.246
